우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

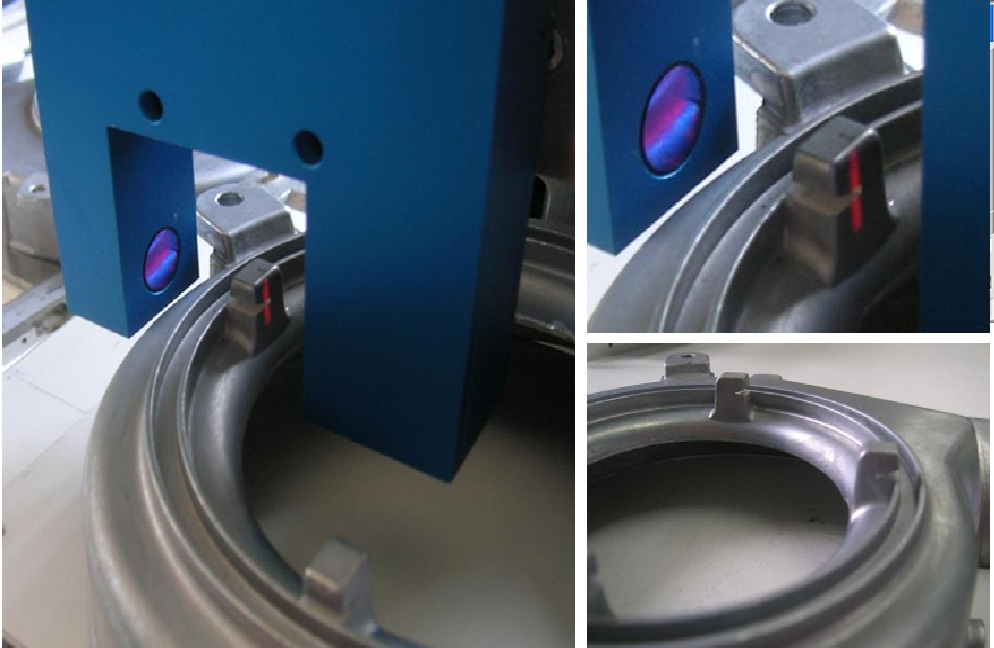

L-LAS-TB 시리즈는 투과광 모드(transmitted-light mode)로 작동하는 레이저 라인 센서입니다.
주요 사양

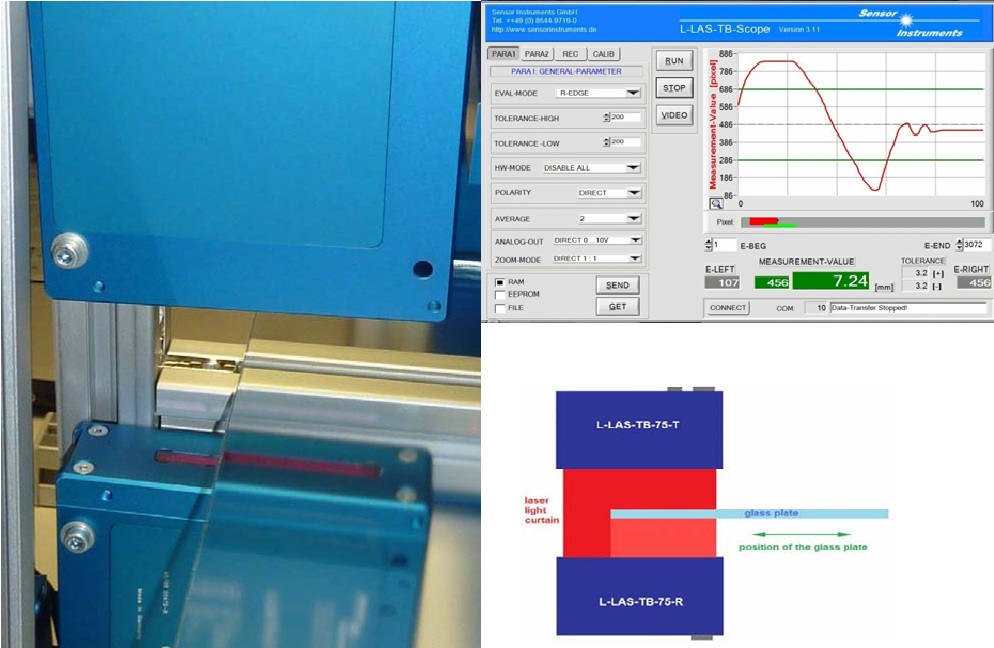

- 소프트웨어 포크형(F), 2피스형, 3피스형 : Windows® PC 소프트웨어 L-LAS-TB-Scope
5피스형(CON1-2x 포함) : Windows® PC 소프트웨어 L-LAS-TB-MS-Scope - 모델 종류 1피스형 : 포크형(-F)

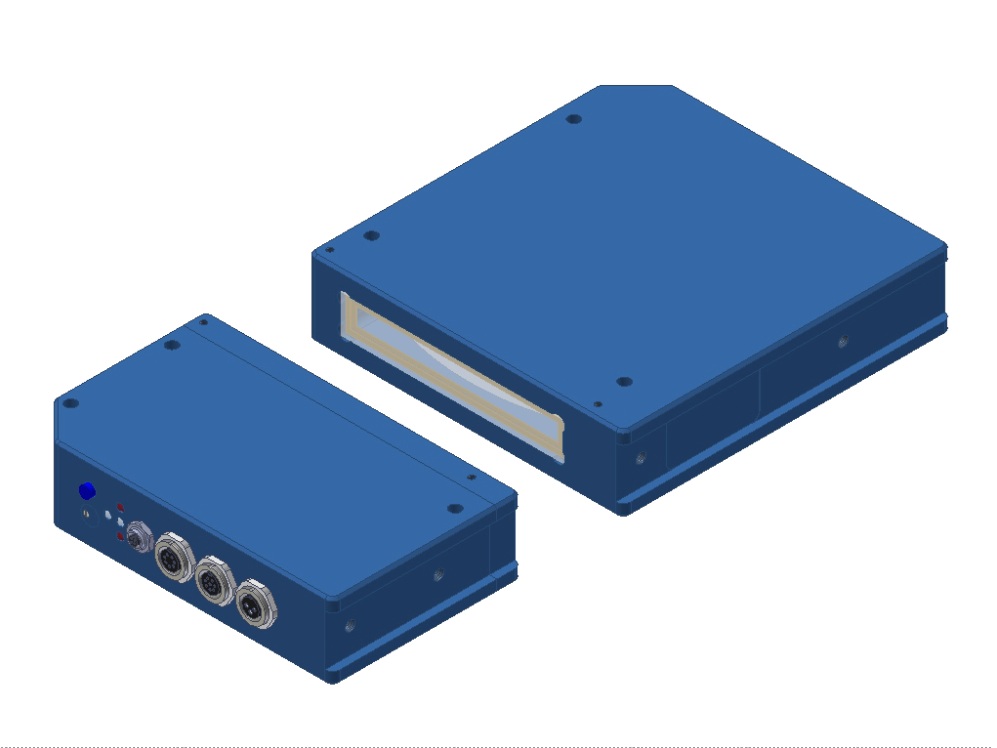

2피스형 : 송신기(-T) + 수신기(-R)
3피스형 : 송신기(-T) + 수신기(-R) + 전자 제어 유닛(-CON1)
5피스형 : 송신기 2개(-T) + 수신기 2개(-R) + 전자 제어 유닛(-CON1-2x)
옵션 : -4/20 (아날로그 출력 4~20mA, 기본 0~10V 대체) - 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <200mA
- 최대 스위칭 전류 100mA, 단락 보호
- 광원 반도체 레이저, 670nm, 광출력 <0.39mW, DC 동작
레이저 클래스 1 (DIN EN 60825-1:2015-07 / IEC 60825-1:2014) - 라인 검출기 센서 모델에 따라 상이
- 동작 거리 센서 모델에 따라 상이
- 측정 범위 센서 모델에 따라 상이
- 분해능 / 반복 정밀도 센서 모델에 따라 상이
- 직선성 센서 모델에 따라 상이
- 광학 필터 센서 모델에 따라 상이
- 아날로그 출력 기본 : 전압 출력 0~10V
옵션(-4/20) : 전류 출력 4~20mA - 디지털 출력 OUT0, OUT1, OUT2
PNP Light-ON / NPN Dark-ON 또는
PNP Dark-ON / NPN Light-ON
출력 극성은 Windows® PC에서 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : Teach / Reset (이중 기능)
입력 전압 +Ub / 0V, 보호회로 내장 - 감도 설정 TOL 가변저항 또는 Windows® PC에서 조정 가능
- 레이저 출력 보정 Windows® PC에서 조정 가능
- Teach 기능 기준값 설정(Teach) 및 최대값 리셋
- LED 표시 적색(+) : 측정값이 상한 공차 이상
녹색 : 측정값이 허용 범위 내
적색(-) : 측정값이 하한 공차 이하
황색 : 센서 조정 표시 (다기능) - 스캔 주파수 센서 모델에 따라 상이
- 인터페이스 RS232, Windows® 환경에서 파라미터 설정 가능
- 하우징 크기 센서 모델에 따라 상이
- 하우징 재질 알루미늄, 블루 아노다이징 처리
- 동작 온도 범위 -10℃ ~ +50℃
- 보관 온도 범위 -20℃ ~ +85℃
