우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

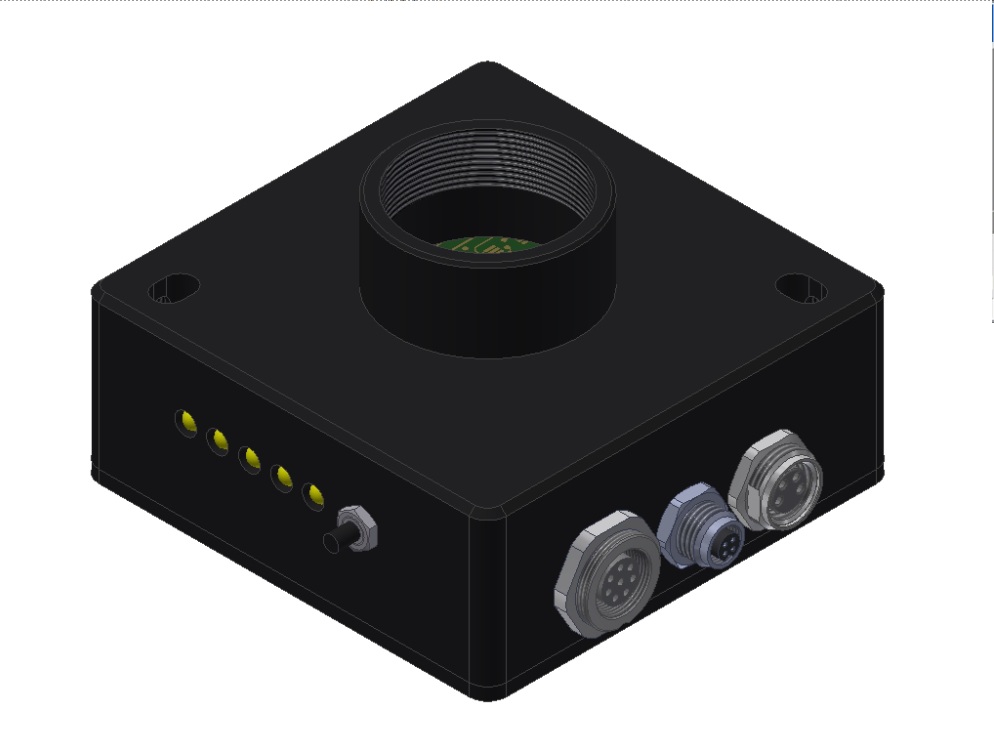

L-LAS-CAM 시리즈는 라인 카메라(line camera) 기반 센서로, 고해상도의 CCD 라인 센서를 사용하여 물체의 위치, 크기, 두께, 형상을 정밀하게 측정하는 장비입니다. 일반적인 포인트 센서와 달리 라인 전체를 동시에 스캔하기 때문에 빠른 속도와 높은 정밀도를 동시에 제공합니다.
주요 사양

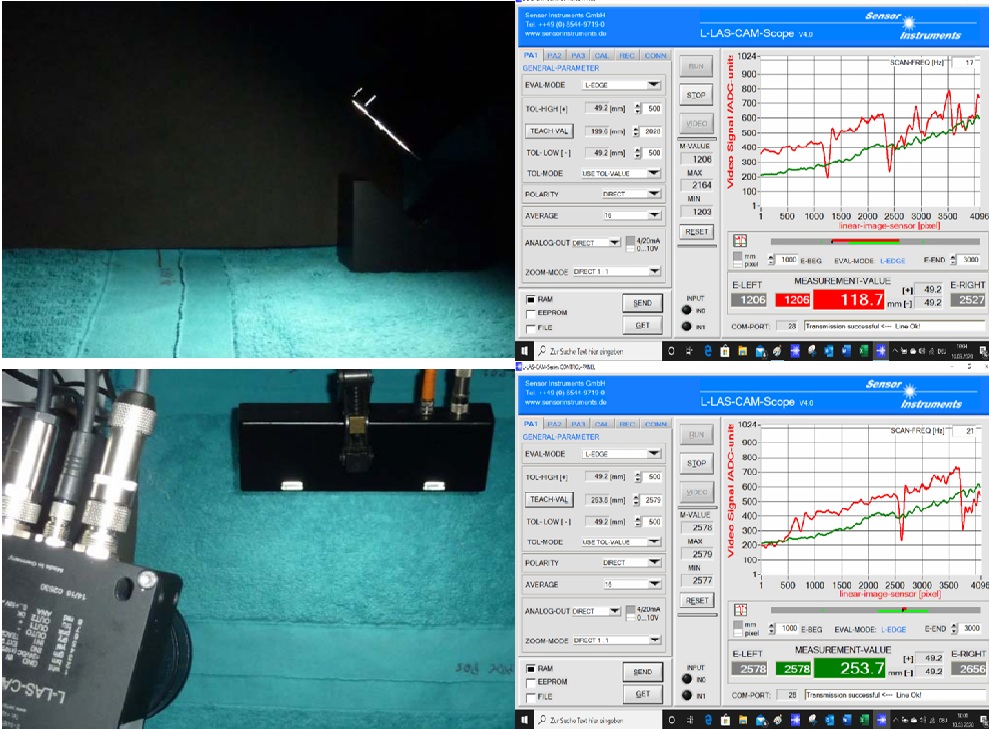

- 소프트웨어 Windows® PC 소프트웨어 : L-LAS-CAM-Scope
- 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <200mA
- 최대 스위칭 전류 디지털 출력 OUT0, OUT1 : 100mA, 단락 보호
- 라인 검출기 센서 모델에 따라 상이
- 기준 거리 사용되는 측정용 렌즈(Objective)에 따라 상이
- 측정 거리 사용되는 측정용 렌즈(Objective)에 따라 상이
- 분해능 측정 범위의 0.4%
- 광원 (옵션) 외부 조명 장치 사용
LU-LED-...-VIS
LU-LED-...-VIS-DIF - 아날로그 출력 전압 출력 0~10V 또는 전류 출력 4~20mA
(Windows® PC에서 설정 가능) - 디지털 출력 OUT0, OUT1, OUT2
PNP Light-ON / NPN Dark-ON 또는
PNP Dark-ON / NPN Light-ON
출력 극성은 Windows® PC에서 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : Teach / Reset (이중 기능)
입력 전압 +Ub/0V, 보호 회로 내장 - 감도 설정 Windows® PC에서 조정 가능
- Teach/Reset 기능 기준값 학습(Teach) 및 최대값 Reset 가능
- 광량 조정 Windows® PC에서 조정 가능
- LED 표시
적색(+) : 측정값이 상한 허용오차 초과
녹색 : 측정값이 허용 범위 내
적색(-) : 측정값이 하한 허용오차 미만
황색 : 센서 조정 표시 (다기능)
황색 : 전원 표시 LED - 하우징 크기 센서 모델에 따라 상이
- 하우징 재질 알루미늄, 블랙 아노다이징 처리
- 커넥터
PLC 연결용 : 8핀 Binder 712 암 커넥터
PC 연결용 : 4핀 Binder 707 암 커넥터
외부 조명 연결용 : 4핀 Binder 768 암 커넥터 - 연결 케이블
PLC용 : cab-las8/SPS
PC용 : cab-las4/PC, cab-4/USB 또는 cab-4/ETH
외부 조명용(LU-LED 시리즈) : cab-slu4/768-fem - 동작 온도 범위 -10℃ ~ +60℃
- 보관 온도 범위 -20℃ ~ +85℃
- 보호 등급 IP54
- EMC 규격 DIN EN 60947-5-2
