우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

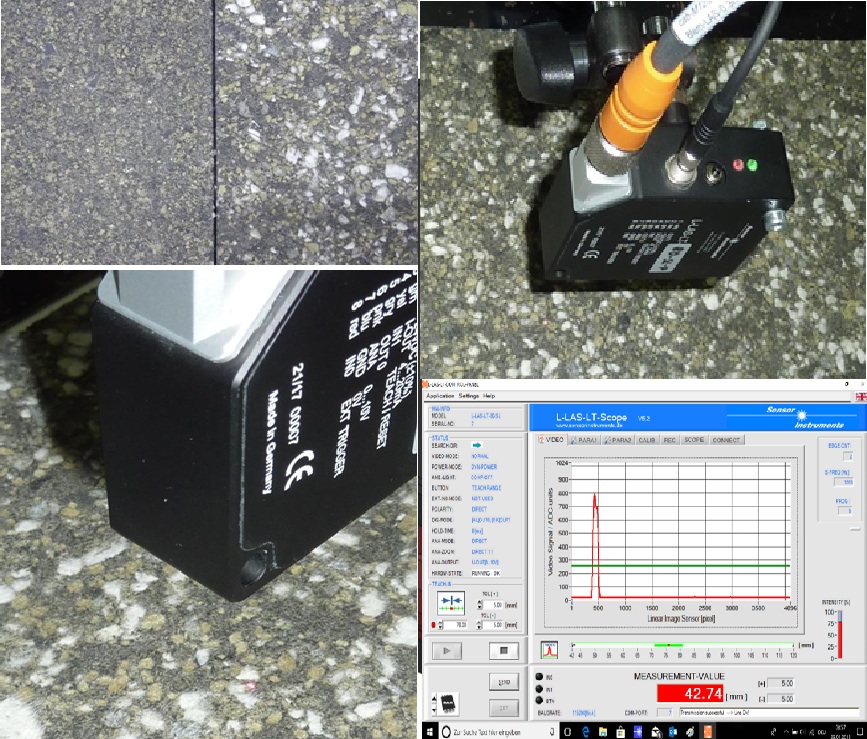

L-LAS-LT-SL Series는 Laser Distance Line Sensors (Slim Line) 시리즈로, 이름 그대로 슬림하고 길쭉한 하우징 구조를 가진 센서입니다. 기존 L-LAS-LT 시리즈의 정밀 측정 기능을 유지하면서도 좁은 공간이나 라인 설치 환경에 최적화되어 있습니다.
주요 사양

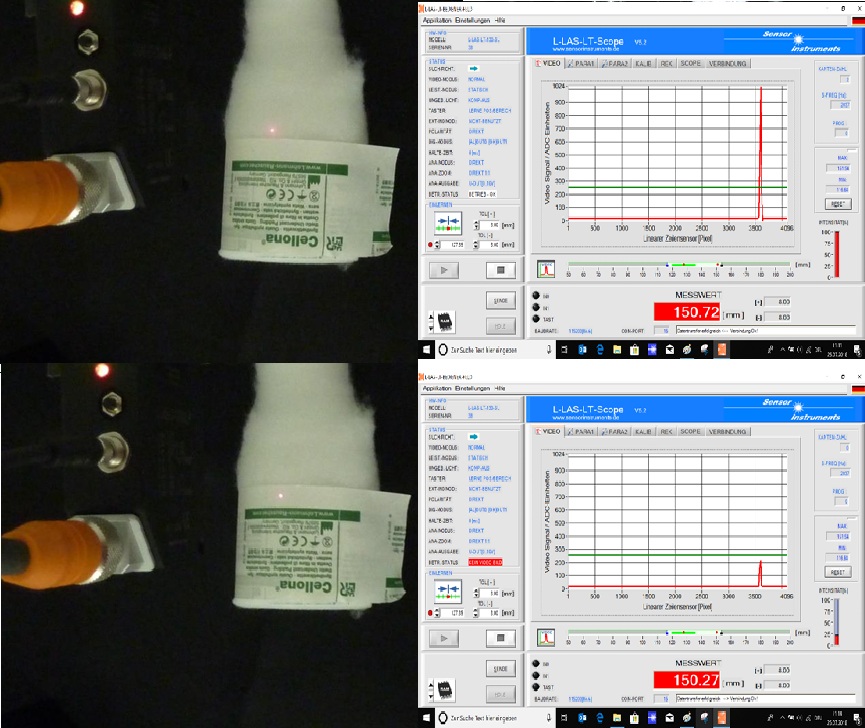

- 소프트웨어 Windows® PC 소프트웨어: L-LAS-LT-Scope
- 모델 종류 -P : 가시 적색 레이저 스폿 (일반 Ø0.3mm)
-L : 가시 적색 레이저 라인 (일반 0.3mm × 3mm) - 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <200mA
- 최대 스위칭 전류 100mA, 단락 보호

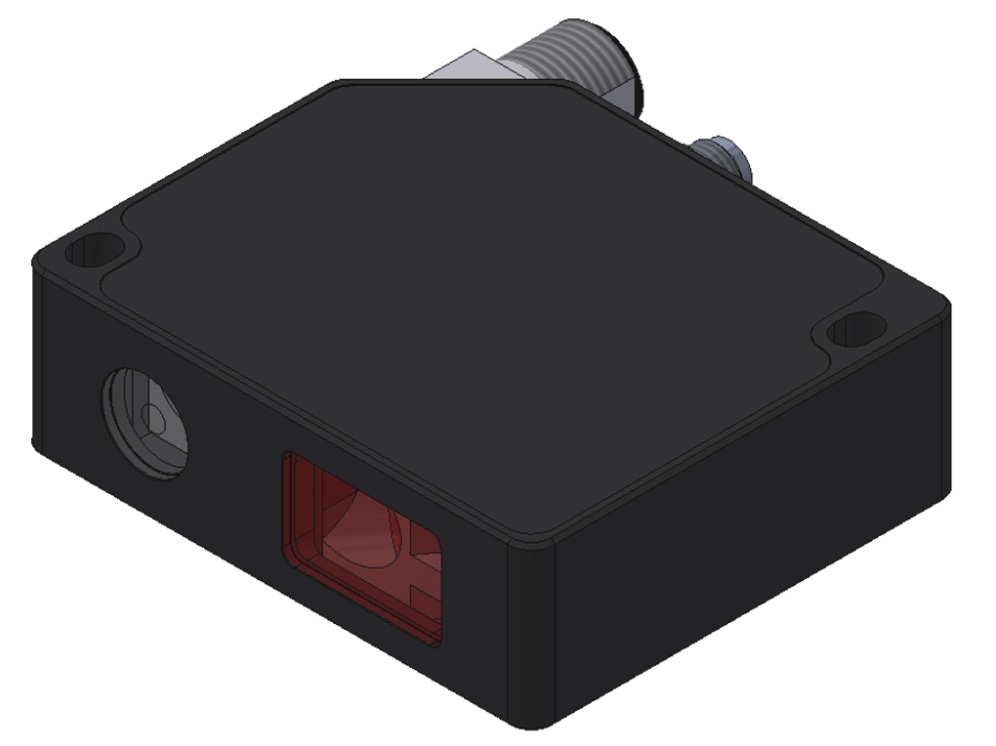

- 광원 L-LAS-LT-30-SL-P / -SL-L
L-LAS-LT-50-SL-P / -SL-L
L-LAS-LT-80-SL-P / -SL-L
L-LAS-LT-130-SL-P / -SL-L
L-LAS-LT-180-SL-P
반도체 레이저, 670nm, 출력 <0.39mW, DC 동작, Laser Class 1
L-LAS-LT-180-SL-L
L-LAS-LT-350-SL-P / -SL-L
L-LAS-LT-600-SL-P / -SL-L
반도체 레이저, 670nm, 출력 <1mW, DC 동작, Laser Class 2 - 라인 검출기 CMOS 라인 검출기, 512픽셀, 4096 서브픽셀
- 측정 범위 센서 모델에 따라 상이
- 분해능 센서 모델에 따라 상이
- 반복 정밀도 센서 모델에 따라 상이
- 직선성 센서 모델에 따라 상이
- 레이저 라인 형상 -P : 가시 적색 레이저 스폿 (일반 Ø0.3mm)
-L : 가시 적색 레이저 라인 (일반 0.3mm × 3mm) - 광학 필터 간섭 필터(Interference Filter), 적색광 필터
- 아날로그 출력 전압 출력 0~10V 및 전류 출력 4~20mA
- 디지털 출력 OUT0 : 측정값 < 상한 허용 오차값 (-)
OUT1 : 측정값 > 상한 허용 오차값 (+)
PNP Light-ON / NPN Dark-ON 또는
PNP Dark-ON / NPN Light-ON
출력 극성은 Windows® PC에서 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : Teach / Reset (이중 기능)
입력 전압 +Ub/0V, 보호 회로 내장 - 감도 설정 Windows® PC에서 조정 가능
- 레이저 출력 보정 Windows® PC에서 조정 가능
- 온도 안정성 측정 범위당 0.01% / ℃
- LED 표시 허용 오차 모니터링용 RGB LED 1개
적색 : 허용 범위 초과
녹색 : 허용 범위 내 측정값
청색 : 측정 범위 초과
전원 표시용 RGB LED 1개
녹색 : 전원 공급 상태 - 스캔 주파수 최대 2kHz (비디오 속도 NORMAL)
최대 3.3kHz (비디오 속도 FAST) - 인터페이스 RS232, Windows® 환경에서 파라미터 설정 가능
- 하우징 크기 센서 모델에 따라 상이
- 하우징 재질 알루미늄, 블랙 아노다이징 처리
- 커넥터 PLC 연결용 : 8핀 Binder 713/763 암 커넥터
PC 연결용 : 4핀 Binder 707 암 커넥터 - 연결 케이블 PLC용 : cab-M12/8-g-...-shd
PC용 : cab-las4/PC, cab-4/USB 또는 cab-4/ETH - 동작 온도 범위 -10℃ ~ +50℃
- 보관 온도 범위 -20℃ ~ +85℃
- 보호 등급 전자부 IP54, 광학부 IP67
- EMC 규격 DIN EN 60947-5-2
