우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

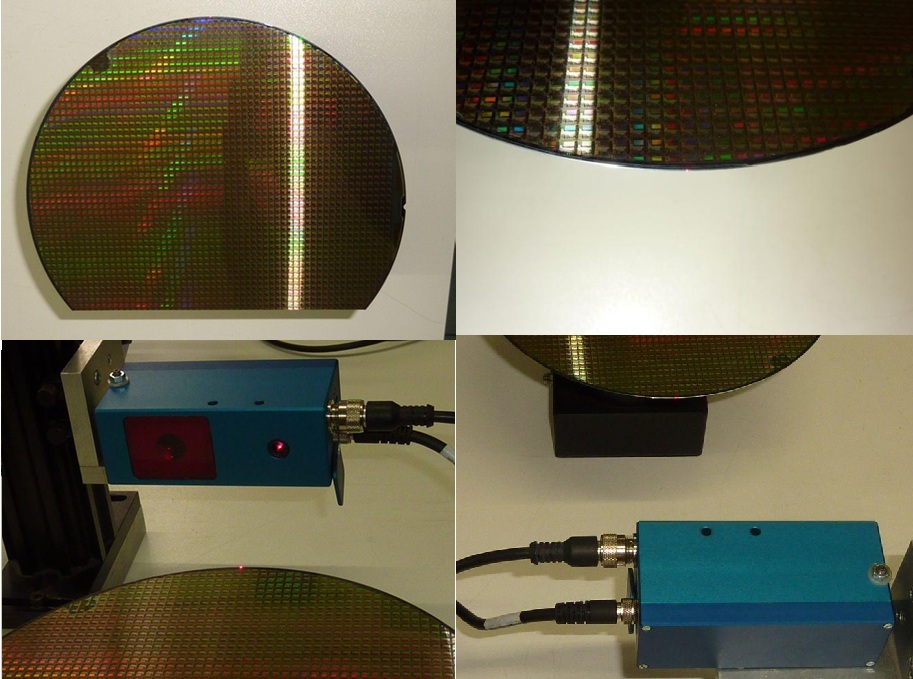

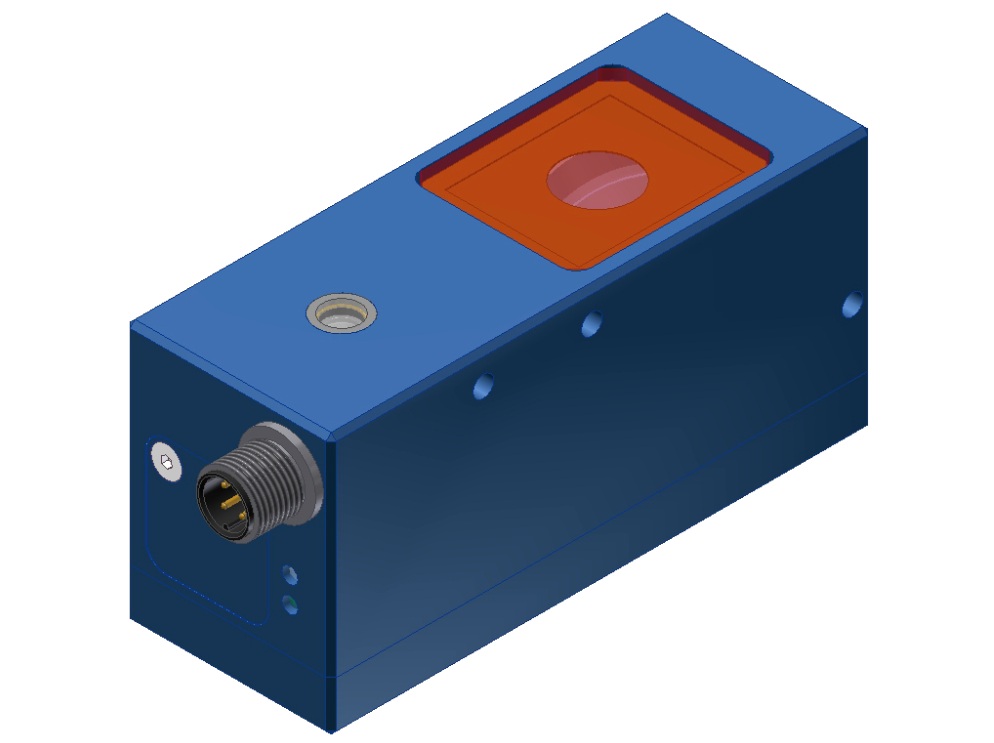

L-LAS-LT-HD2 시리즈는 레이저 삼각 측정(Laser Triangulation) 원리를 기반으로 한 고정밀 거리 및 두께 측정 센서입니다. 기존 L-LAS-LT 시리즈의 성능을 한 단계 더 발전시킨 HD(High Definition) 버전으로, 더 높은 해상도와 정밀도를 제공하여 미세한 치수 변화까지 안정적으로 감지할 수 있습니다.
주요 사양

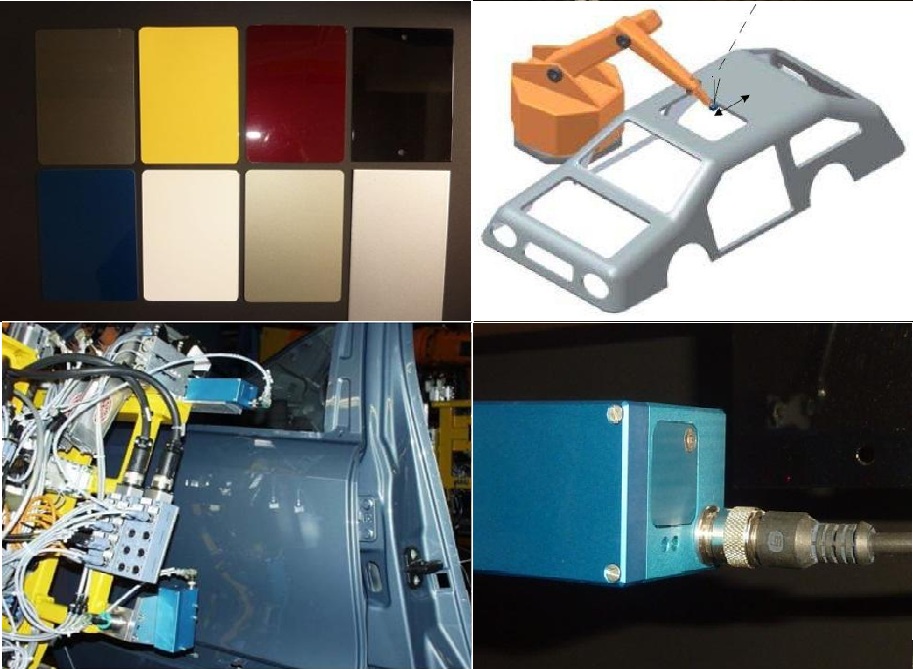

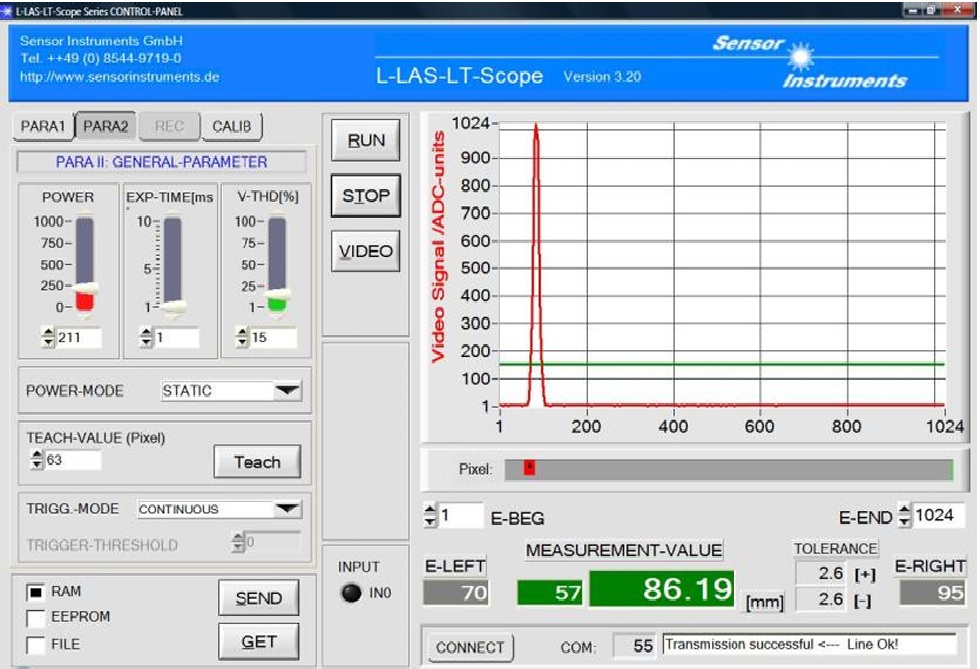

- 소프트웨어 Windows® PC 소프트웨어: L-LAS-LT-Scope V3.20 SV
- 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <200mA
- 최대 스위칭 전류 100mA, 단락 보호
- 광원 반도체 레이저, 670nm, 출력 <1mW, DC 동작
Laser Class 2 (DIN EN 60825-1:2015-07 / IEC 60825-1:2014) - 라인 검출기 CCD 라인 검출기, 512픽셀, 1024 서브픽셀
- 측정 범위 일반 85mm (측정 시작점 80mm ~ 측정 종료점 165mm)
- 분해능 일반 85μm
- 반복 정밀도 일반 ±0.2%, 색상 영향 없음
- 직선성 0.6% FSR (전체 측정 범위 기준)
- 레이저 라인 형상 가시 레이저 스폿, 초점 거리 95mm에서 일반 0.3mm
- 광학 필터 간섭 필터(Interference Filter), 적색광 필터
- 아날로그 출력 L-LAS-LT-110-HD2-ANA: 전압 출력 0~10V
L-LAS-LT-110-HD2-ANA-4/20: 전류 출력 4~20mA - 디지털 출력 OUT0
PNP Light-ON / NPN Dark-ON 또는
PNP Dark-ON / NPN Light-ON
출력 극성은 Windows® PC에서 설정 가능 - 디지털 입력 L-LAS-LT-110-HD2 모델 기준
IN0: 외부 트리거 또는 LASER OFF
입력 전압 +Ub/0V, 보호 회로 내장 - 레이저 출력 보정 Windows® PC에서 조정 가능
- 온도 안정성 0.01% / ℃ 또는 측정 범위 / ℃
- LED 표시 녹색 LED: 동작 표시(Power)
황색 LED: 출력 상태 표시 - 스캔 주파수 일반 600Hz
- 인터페이스 RS232, Windows® 환경에서 파라미터 설정 가능
- 하우징 크기 약 106mm × 40mm × 50.7mm (L × W × H)
- 하우징 재질 알루미늄, 블루 아노다이징 처리
- 커넥터 PLC 연결용: 4핀 M12 커넥터
PC 연결용: 5핀 암 커넥터 Binder 712 - 연결 케이블 PLC 연결용: cab-M12/4
PC 연결용: cab-las5/PC, cab-5/USB 또는 cab-5/ETH - 동작 온도 범위 -10℃ ~ +50℃
- 보관 온도 범위 -20℃ ~ +85℃
- 보호 등급 전자부 IP54, 광학부 IP67
- EMC 규격 DIN EN 60947-5-2
