개요

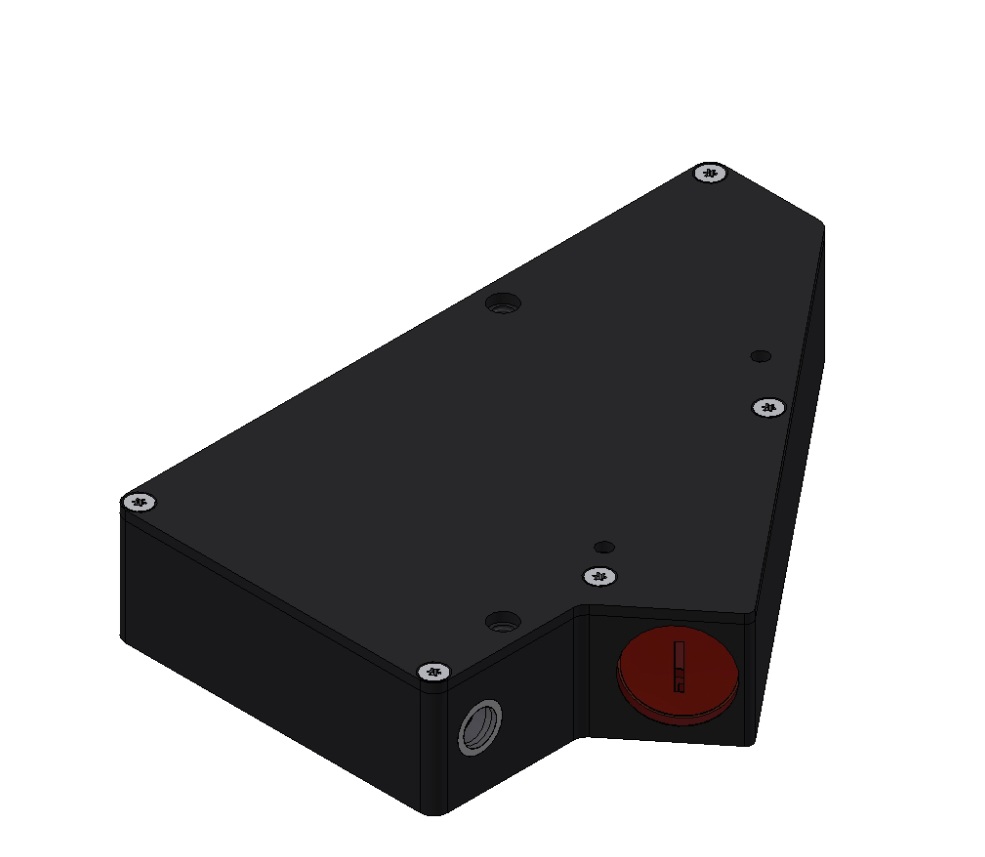

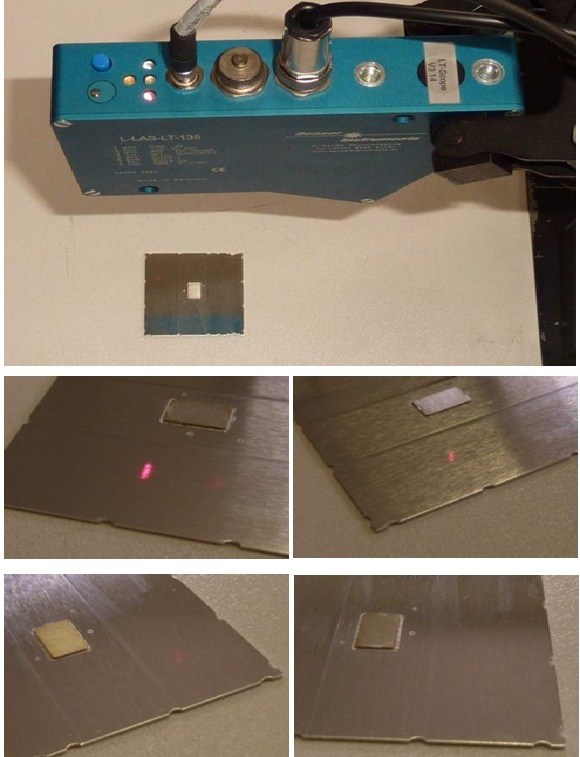

L-LAS-LT 시리즈는 레이저 삼각 측정(Laser Triangulation) 원리를 기반으로 한 고정밀 거리 및 두께 측정 센서 시스템입니다. 이 시리즈는 대상 물체의 표면까지의 거리를 비접촉 방식으로 측정하며, 두 개의 센서를 조합하면 두께(thickness)나 간격(gap)까지도 정밀하게 계산할 수 있습니다.
특히 고속 응답성과 높은 해상도, 그리고 안정적인 레이저 광학 구조를 통해 생산 라인이나 연구 환경에서 미세한 치수 변화나 표면 변동을 실시간으로 감지할 수 있습니다.
주요 사양

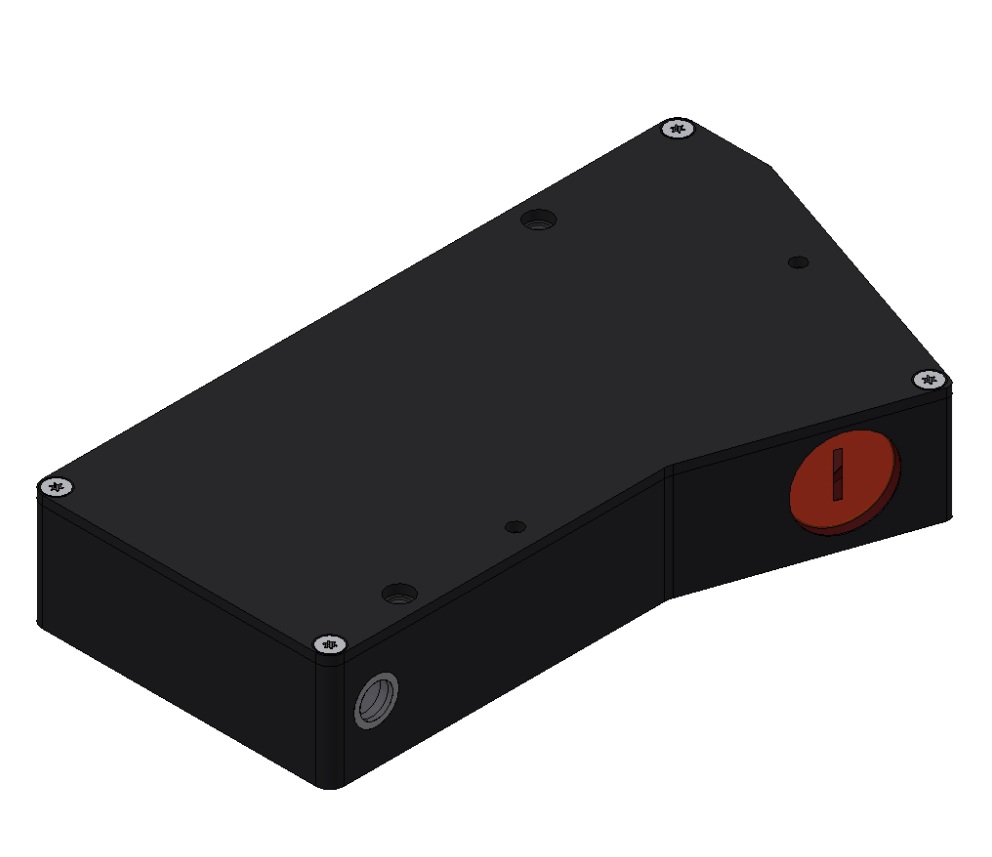

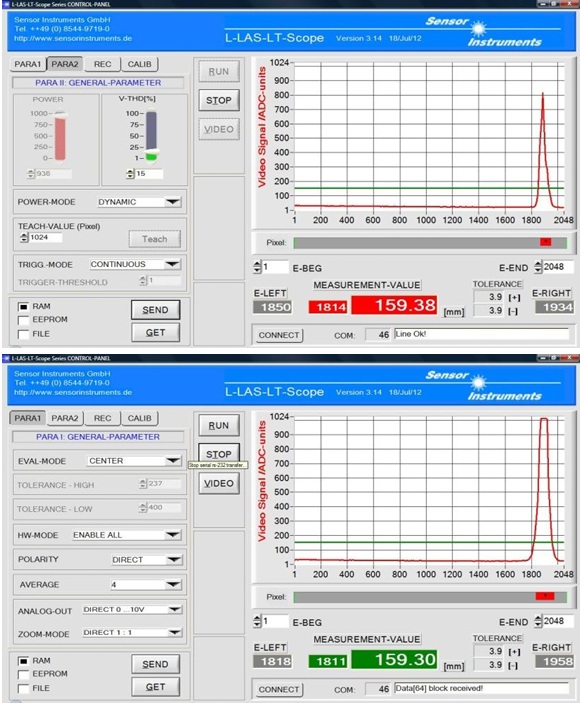

- 소프트웨어 Windows® PC 소프트웨어 L-LAS-LT-Scope 지원
- 모델 옵션 Standard : 아날로그 출력 0~10V
-4/20 : 아날로그 출력 4~20mA
-HS : 고속 스캔 버전
-RA : 저증폭 버전 (유리 등 고광택 물체 측정용) - 전원 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 200mA 이하
- 최대 스위칭 전류 100mA (단락 보호)
- 광원 반도체 레이저, 670nm
최대 광출력 1mW 이하
DC 동작 방식
Laser Class 2 (DIN EN 60825-1) - 라인 검출기 센서 종류에 따라 상이
- 측정 범위 센서 종류에 따라 상이
- 분해능 / 반복 정밀도 센서 종류에 따라 상이
- 직선성(Linearity) 센서 종류에 따라 상이
- 레이저 라인 형상 센서 종류에 따라 상이
- 광학 필터 간섭 필터(Interference Filter), 적색광 필터(Red Light Filter)
- 아날로그 출력 0~10V
L-LAS-LT-...-4/20 모델 : 4~20mA 출력 - 디지털 출력 OUT0, OUT1, OUT2
PNP Bright-switching / NPN Dark-switching 또는
PNP Dark-switching / NPN Bright-switching
출력 극성은 Windows® 프로그램에서 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : 티칭(Teach) / 리셋 기능
입력 전압 : +Ub / 0V (보호 회로 내장) - 감도 설정 허용오차 포텐셔미터 또는 Windows® 소프트웨어를 통한 설정
- 레이저 출력 보정 Windows® 소프트웨어에서 조정 가능
- 온도 안정성 0.01% / ℃
- Teach / Reset 기능 기준값 티칭 또는 IN1 입력을 통한 최대값 리셋
- LED 표시 적색 LED(+): 측정값이 상한 허용 오차 초과
녹색 LED: 측정값이 허용 범위 내
적색 LED(-): 측정값이 하한 허용 오차 미만
황색 LED: 센서 조정 상태 표시 - 스캔 주파수 센서 종류에 따라 상이
- 인터페이스 RS232, Windows® 기반 파라미터 설정 지원
- 하우징 크기 센서 종류에 따라 상이
- 하우징 재질 흑색 아노다이징 알루미늄
- 동작 온도 -10℃ ~ +50℃
- 보관 온도 -20℃ ~ +85℃
