개요

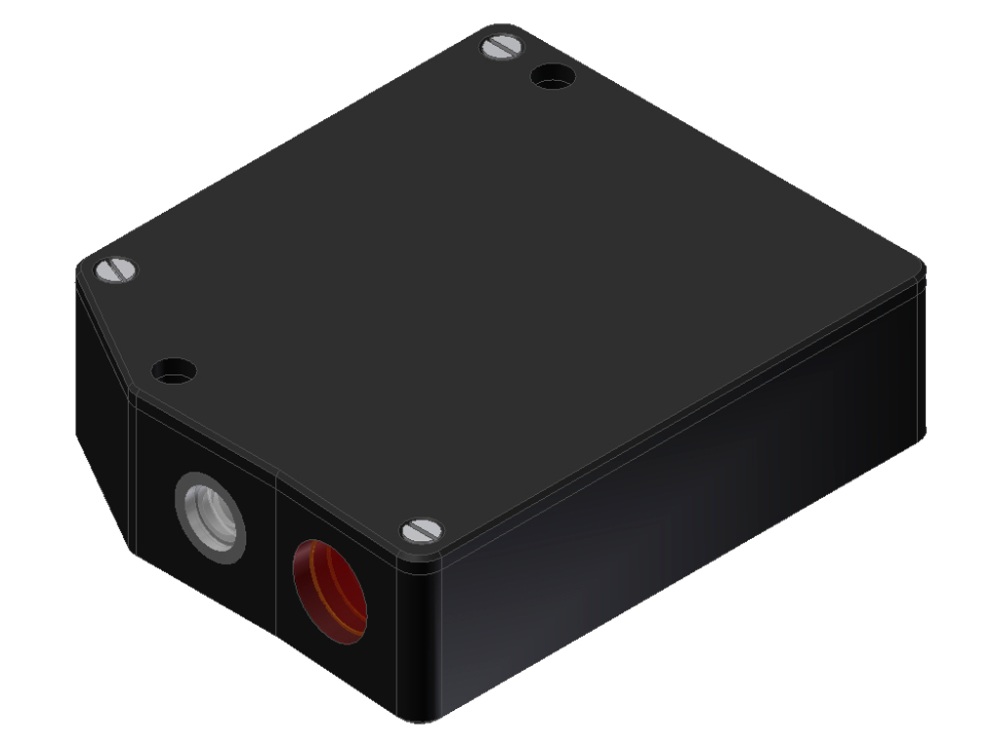

L-LAS-LT-AL Series는 레이저 삼각측량(Laser Triangulation) 원리를 이용해 거리와 두께를 µm 단위 정밀도로 측정하는 센서 시리즈입니다. 특히 알루미늄 하우징(AL)을 채택하여 견고성과 안정성을 높였으며, 산업 현장의 까다로운 환경에서도 안정적으로 사용할 수 있도록 설계되었습니다.
주요 사양
- 소프트웨어 Windows® PC 소프트웨어 L-LAS-LT-Scope 지원
- 전원 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 200mA 이하
- 최대 스위칭 전류 100mA (단락 보호)
- 광원 L-LAS-LT-20-AL / 38-AL / 50-AL / 120-AL :
반도체 레이저, 670nm, 최대 광출력 0.39mW 이하
DC 동작 방식, Laser Class 1
L-LAS-LT-165-AL / 250-AL :
반도체 레이저, 670nm, 최대 광출력 1mW 이하
DC 동작 방식, Laser Class 2 - 수광 소자 CCD 라인 센서, 512 Pixels / 2048 Subpixels

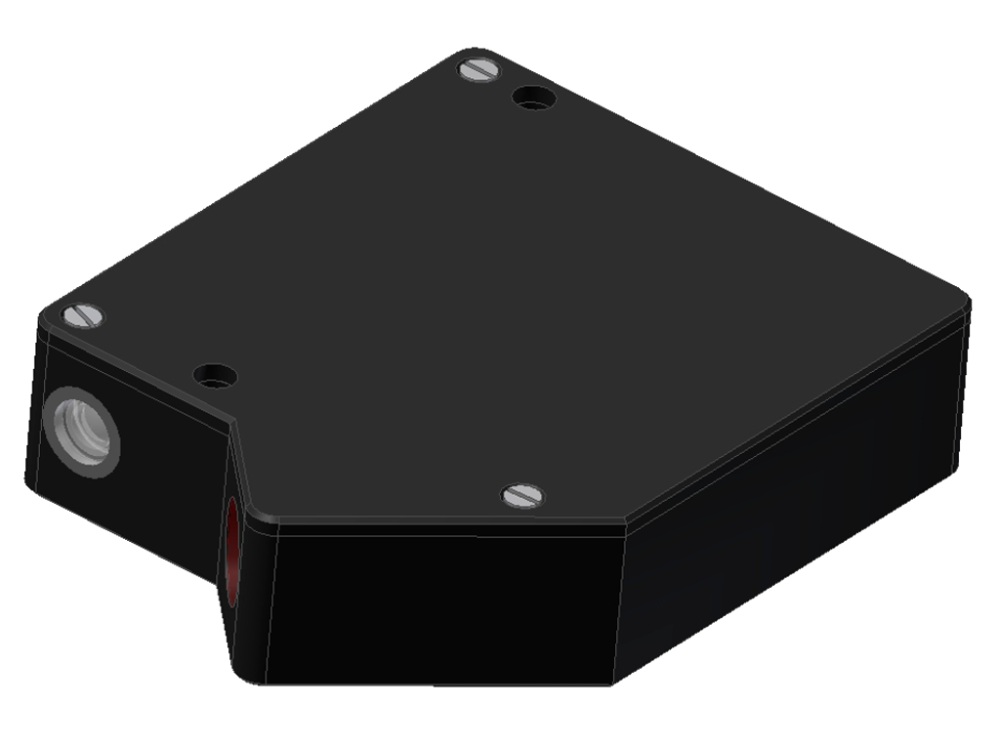

- 기준 거리 L-LAS-LT-20-AL : 19.5mm
L-LAS-LT-38-AL : 40mm
L-LAS-LT-50-AL : 50mm
L-LAS-LT-120-AL : 120mm
L-LAS-LT-165-AL : 160mm
L-LAS-LT-250-AL : 250mm - 측정 범위 센서 종류에 따라 상이
- 분해능 / 반복 정밀도 센서 종류에 따라 상이
- 직선성(Linearity) 센서 종류에 따라 상이
- 레이저 라인 형상 센서 종류에 따라 상이
- 광학 필터 간섭 필터(Interference Filter), 적색광 필터(Red Light Filter)
- 아날로그 출력 전압 출력 : 0~10V
전류 출력 : 4~20mA - 디지털 출력 OUT0 : 측정값 < 하한 허용오차
OUT1 : 측정값 > 상한 허용오차
OUT2 : 측정값이 허용 범위 내
PNP Bright-switching / NPN Dark-switching 또는
PNP Dark-switching / NPN Bright-switching 설정 가능
Windows® 소프트웨어에서 출력 극성 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : Teach / Reset 기능
입력 전압 : +Ub / 0V (보호 회로 내장) - 감도 설정 Windows® PC 소프트웨어를 통한 설정 가능
- 레이저 출력 보정 Windows® PC 소프트웨어를 통한 조정 가능
- 온도 안정성 측정 범위의 0.01% / ℃
- LED 표시 2개의 적색/녹색 듀얼 LED
1개의 황색/녹색 듀얼 LED
적색(+): 측정값이 상한 허용오차 초과
적색(-): 측정값이 하한 허용오차 미만
녹색: 측정값이 허용 범위 내
황색: 전원 및 센서 상태 표시 - 스캔 주파수 최대 2kHz (Video Speed = NORMAL)
최대 3.8kHz (Video Speed = FAST) - 인터페이스 RS232, Windows® PC 소프트웨어를 통한 파라미터 설정 지원
- 하우징 크기 센서 종류에 따라 상이
- 하우징 재질 흑색 아노다이징 알루미늄
- 동작 온도 -10℃ ~ +50℃
- 보관 온도 -20℃ ~ +85℃
