개요

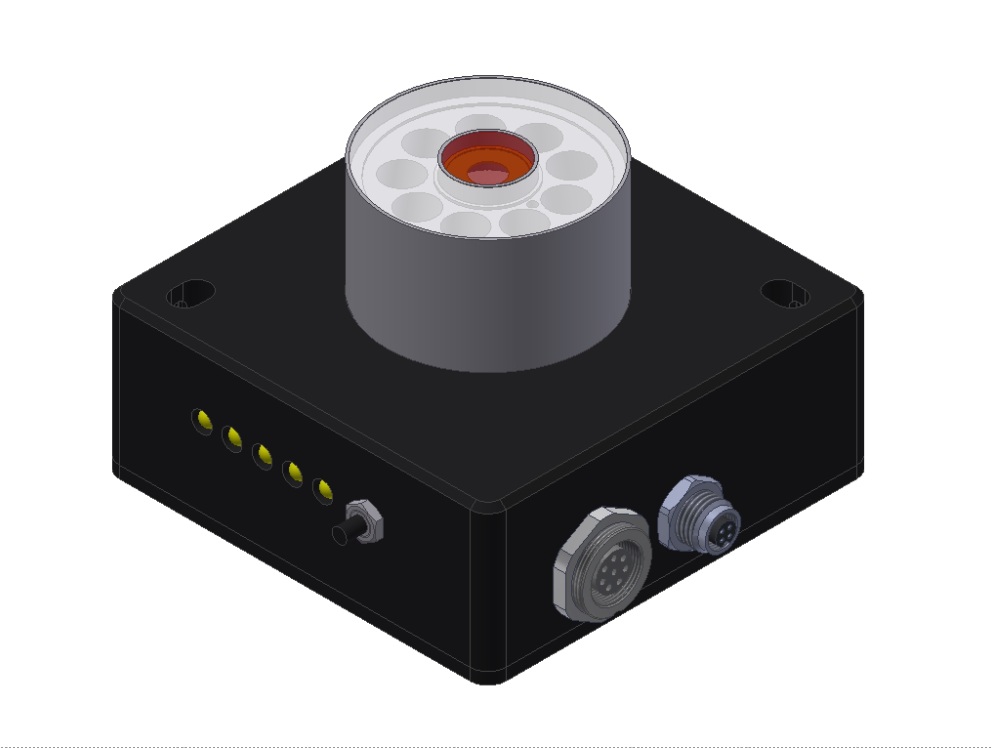

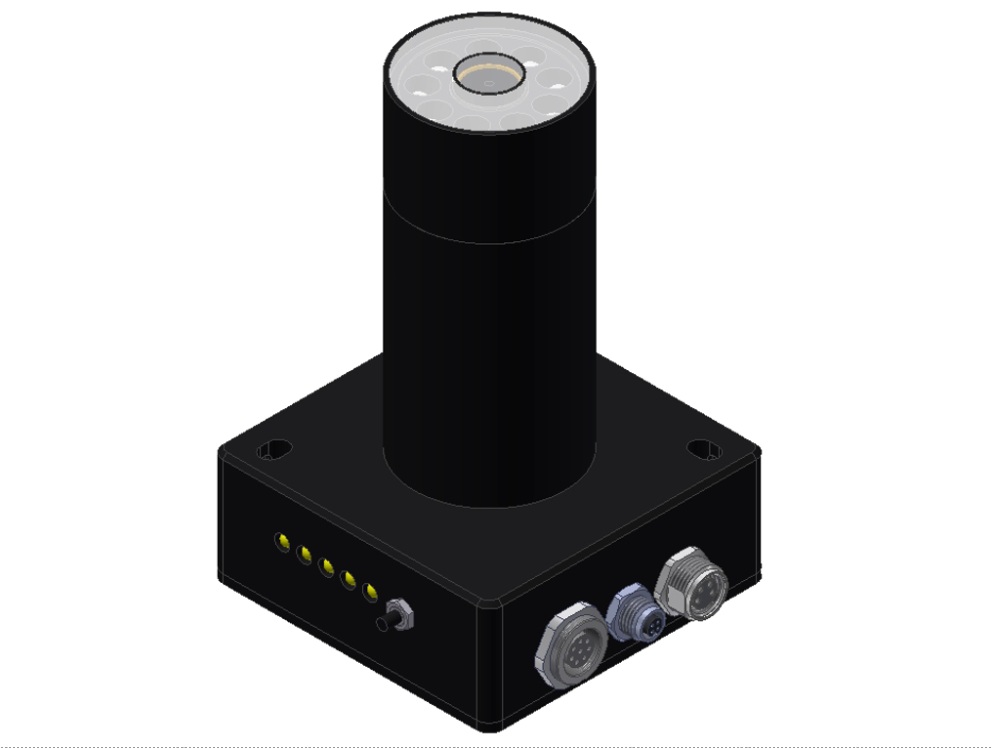

L-LAS-RL-CL 시리즈는 반사광 모드(reflected-light mode)로 작동하는 컴팩트 라인 센서입니다. 이 센서들은 소형화된 하우징 구조를 갖추고 있어 설치 공간이 제한된 환경에서도 쉽게 적용할 수 있습니다.
주요 사양
- 소프트웨어 Windows® PC 소프트웨어: L-LAS-RL-Scope

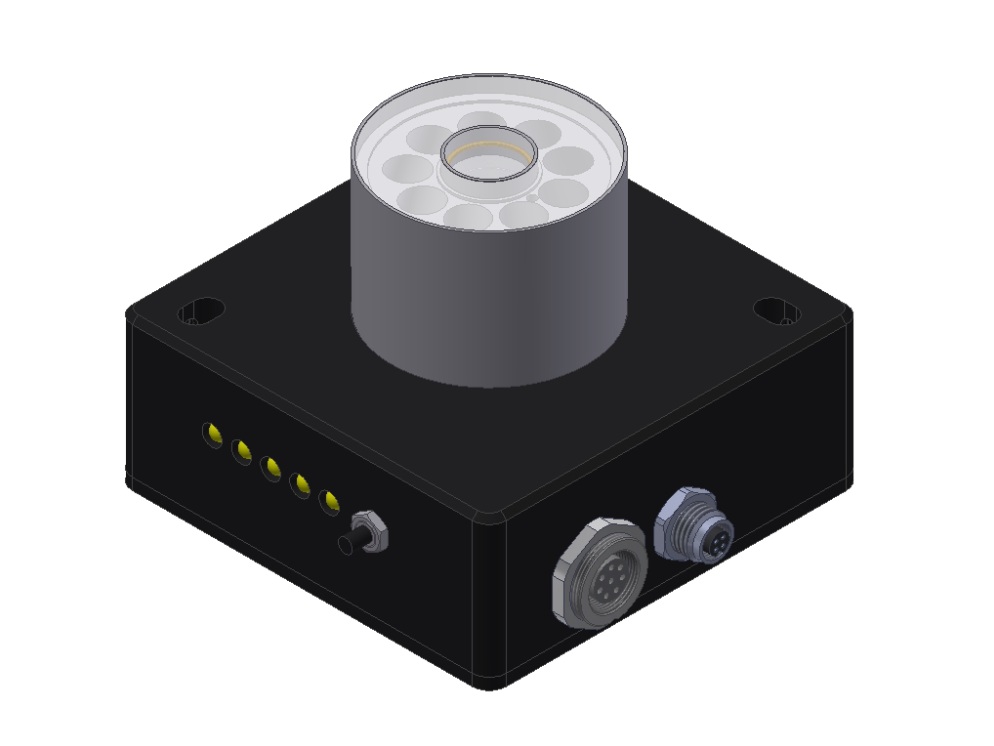

- 모델 종류 ▶ L-LAS-RL-...-W-CL : 백색광
▶ L-LAS-RL-...-R-CL : 적색광
▶ L-LAS-RL-...-B-CL : 청색광
▶ L-LAS-RL-...-UV-CL : 자외선(UV)
▶ L-LAS-RL-...-IR-CL : 적외선(IR)
▶ L-LAS-RL-14-...-CL : 반사형 측정 방식에서 측정 대상의 위치 또는 폭 검출 - 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <220mA
- 최대 스위칭 전류 100mA, 단락 보호
- 광원 센서 모델에 따라 상이
- 라인 검출기 CCD 라인 검출기, 512픽셀, 4096 서브픽셀
- 측정 거리 센서 모델에 따라 상이
- 측정 범위 센서 모델에 따라 상이
- 분해능 / 반복 정밀도 센서 모델에 따라 상이
- 최소 검출 물체 센서 모델에 따라 상이
- 광학 필터 센서 모델에 따라 상이
- 광학 확산판 센서 모델에 따라 상이
- 아날로그 출력 Windows® PC에서 설정 가능
전압 출력 0~10V 또는 전류 출력 4~20mA - 디지털 출력 OUT0, OUT1, OUT2
PNP Light-ON / NPN Dark-ON 또는
PNP Dark-ON / NPN Light-ON
출력 극성은 Windows® PC에서 설정 가능 - 디지털 입력 IN0 : 외부 트리거
IN1 : Teach/Reset (이중 기능)
입력 전압 +Ub/0V, 보호회로 내장 - 감도 설정 Windows® PC에서 조정 가능
- 주변광 허용치 최대 3000 Lux
- 광량 보정 Windows® PC에서 조정 가능
- Teach 기능 IN1 (TEACH/RESET)을 통한 외부 티칭 가능
- LED 표시 센서 모델에 따라 상이
- 스캔 주파수 최대 750kHz
- 인터페이스 RS232, Windows® 환경에서 파라미터 설정 가능
- 하우징 크기 센서 모델에 따라 상이
- 하우징 재질 알루미늄, 블랙 아노다이징 처리
(광학부 고정부: 블랙 또는 내추럴 아노다이징) - 동작 온도 범위 -10°C ~ +60°C
- 보관 온도 범위 -20°C ~ +85°C
- 보호 등급 전자부 : IP64
광학부 : IP67 - EMC 규격 DIN EN 60947-5-2
