L-LAS-RL Series

L-LAS-LT-SL Series는 Laser Distance Line Sensors (Slim Line) 시리즈로, 이름 그대로 슬림하고 길쭉한 하우징 구조를 가진 센서입니다.

어플리케이션 노트

시리즈 개요 및 주요 사양

개요

L-LAS-LT-SL Series는 Laser Distance Line Sensors (Slim Line) 시리즈로, 이름 그대로 슬림하고 길쭉한 하우징 구조를 가진 센서입니다. 기존 L-LAS-LT 시리즈의 정밀 측정 기능을 유지하면서도 좁은 공간이나 라인 설치 환경에 최적화되어 있습니다.

주요 사양

  • 소프트웨어 Windows® PC 소프트웨어: L-LAS-RL-Scope
  • 모델 종류 L-LAS-RL-...-W : 백색광
    L-LAS-RL-...-R : 적색광
    L-LAS-RL-...-B : 청색광
    L-LAS-RL-...-UV : 자외선(UV)
    L-LAS-RL-...-FE : 분리형 구조 (광학부 + 제어부 분리), 백색광
  • 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
  • 소비 전류 W / R / B / UV 모델 : <220mA
    FE + RL-CON1 모델 : <250mA
  • 최대 스위칭 전류 100mA, 단락 보호
  • 광원 센서 모델에 따라 상이
  • 라인 검출기 센서 모델에 따라 상이
  • 측정 범위 센서 모델에 따라 상이
  • 분해능 / 반복 정밀도 센서 모델에 따라 상이
  • 최소 검출 물체 센서 모델에 따라 상이
  • 광학 필터 센서 모델에 따라 상이
  • 광학 확산판 W / R / B / FE 모델 : 표면 확산판(Surface Diffusor Screen)
  • 아날로그 출력 전압 출력 0~10V, 전류 출력 4~20mA
  • 디지털 출력 W / R / B / UV 모델 : OUT0, OUT1, OUT2
    PNP Light-ON / NPN Dark-ON 또는
    PNP Dark-ON / NPN Light-ON
    출력 극성은 Windows® PC에서 설정 가능

    FE + RL-CON1 모델 : OUT0, OUT1
    PNP Light-ON / NPN Dark-ON 또는
    PNP Dark-ON / NPN Light-ON
    출력 극성은 Windows® PC에서 설정 가능
  • 디지털 입력 W / R / B / UV 모델
    IN0 : 외부 트리거
    입력 전압 +Ub/0V, 보호회로 내장

    FE + RL-CON1 모델
    IN0 : 외부 트리거
    IN1 : Teach/Reset (이중 기능)
    입력 전압 +Ub/0V, 보호회로 내장
  • 감도 설정 W / R / B / UV 모델 : Windows® PC에서 조정 가능
    FE + RL-CON1 모델 : 가변저항 또는 Windows® PC에서 조정 가능
  • 주변광 허용치 최대 3000 Lux
  • 광량 보정 Windows® PC에서 조정 가능
  • Teach 기능 W / R / B / UV 모델 : IN0(외부 트리거)을 통한 외부 티칭 가능
    FE + RL-CON1 모델 : IN1(Teach/Reset)을 통한 기준값 설정 및 최대값 리셋 가능
  • LED 표시 W / R / B / UV 모델 (LED 5개)
    적색(-) : 측정값이 하한 공차 이하
    녹색 : 측정값이 허용 범위 내
    적색(+) : 측정값이 상한 공차 이상
    황색 : 다기능 표시
    황색 : 전원 표시

    FE + RL-CON1 모델 (LED 4개)
    적색(+) : 측정값이 상한 공차 이상
    녹색 : 측정값이 허용 범위 내
    적색(-) : 측정값이 하한 공차 이하
    황색 : 전압 표시 / Teach 과정 표시
  • 스캔 주파수 센서 모델에 따라 상이
  • 인터페이스 RS232, Windows® 환경에서 파라미터 설정 가능
  • 하우징 크기 센서 모델에 따라 상이
  • 하우징 재질 알루미늄, 블루 아노다이징 처리
    (광학부 고정부 : 블랙 또는 내추럴 아노다이징)
  • 커넥터 W / R / B / UV 모델
    PLC : 8핀 Binder 712 암 커넥터
    PC : 4핀 Binder 707 암 커넥터

    RL-CON1 모델
    PLC : 8핀 Binder 712 암 커넥터
    PC : 4핀 Binder 707 암 커넥터
    FE 전면부 : 8핀 Binder 712 커넥터

    FE 모델
    제어부(CON1) 연결용 : 8핀 Binder 712 커넥터
  • 연결 케이블 W / R / B / UV 모델
    PLC : cab-las8/SPS
    PC : cab-las4/PC, cab-4/USB 또는 cab-4/ETH
    FE + RL-CON1 모델
    PLC : cab-las8/SPS
    PC : cab-las4/PC, cab-4/USB 또는 cab-4/ETH
    FE 전면부 ↔ 제어부 연결 : cab-las8/SPS-fem
  • 동작 온도 범위 -10℃ ~ +60℃
  • 보관 온도 범위 -20℃ ~ +85℃
  • 보호 등급 W / R / B / UV 모델 : 전자부 IP64, 광학부 IP67
    FE + RL-CON1 모델 : 전자부 IP54, 광학부 IP67
  • EMC 규격 DIN EN 60947-5-2

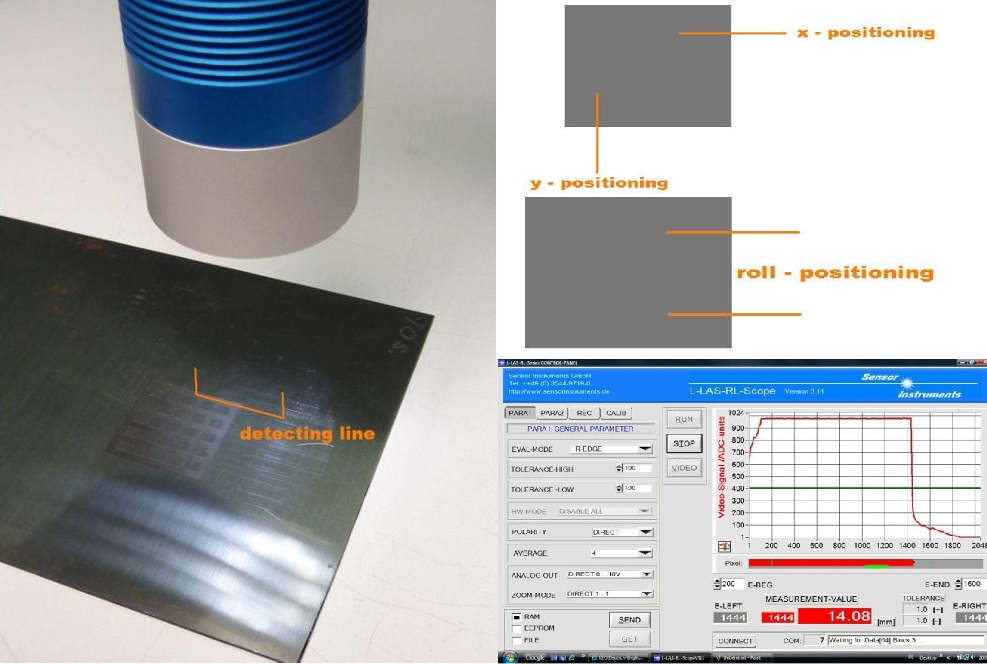

L-LAS-RL Series

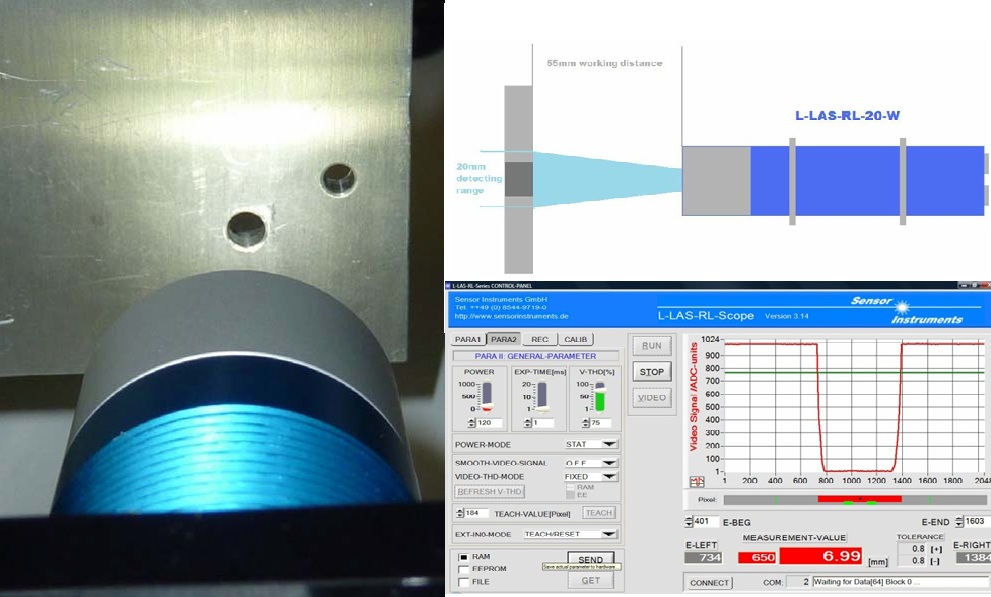

L-LAS-RL Series
L-LAS-RL Series

제품목록

  • L-LAS-RL-10-W

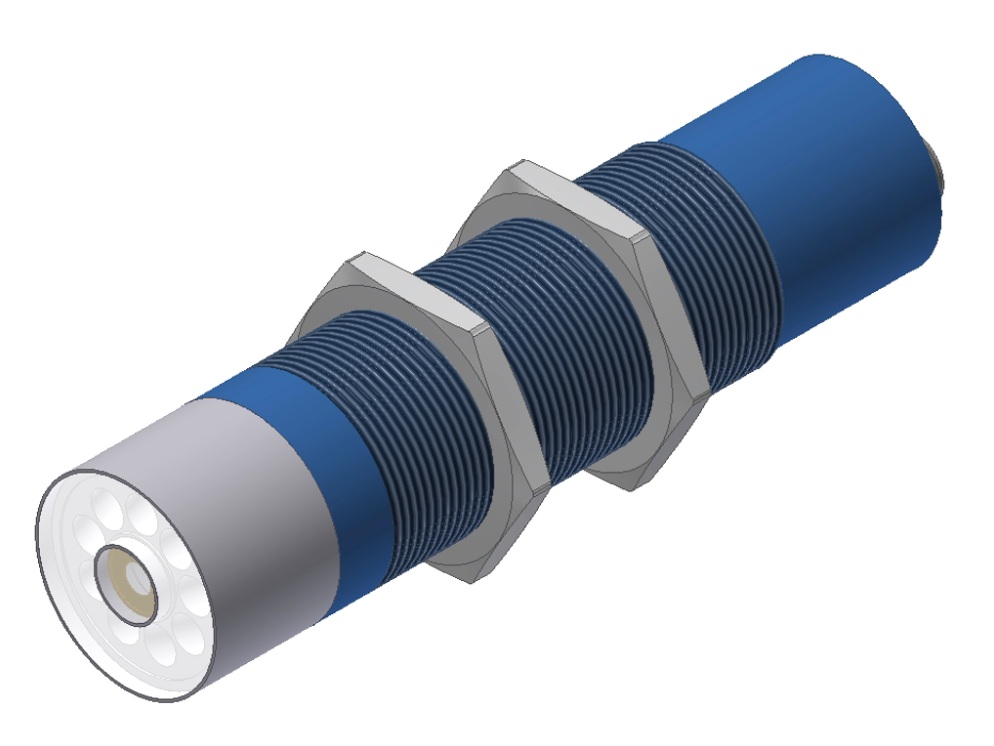

    L-LAS-RL-10-W

    L-LAS-RL-10-W는 작동 거리 약 33 mm에서 10 mm 범위를 측정하는 반사광 방식 화이트 라이트 라인 센서입니다. 이 센서는 화이트 라이트(백색광)을 사용하여 대상의 색상이나 표면 재질에 관계없이 안정적으로 거리와 두께를 정밀 측정할 수 있습니다.
