우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

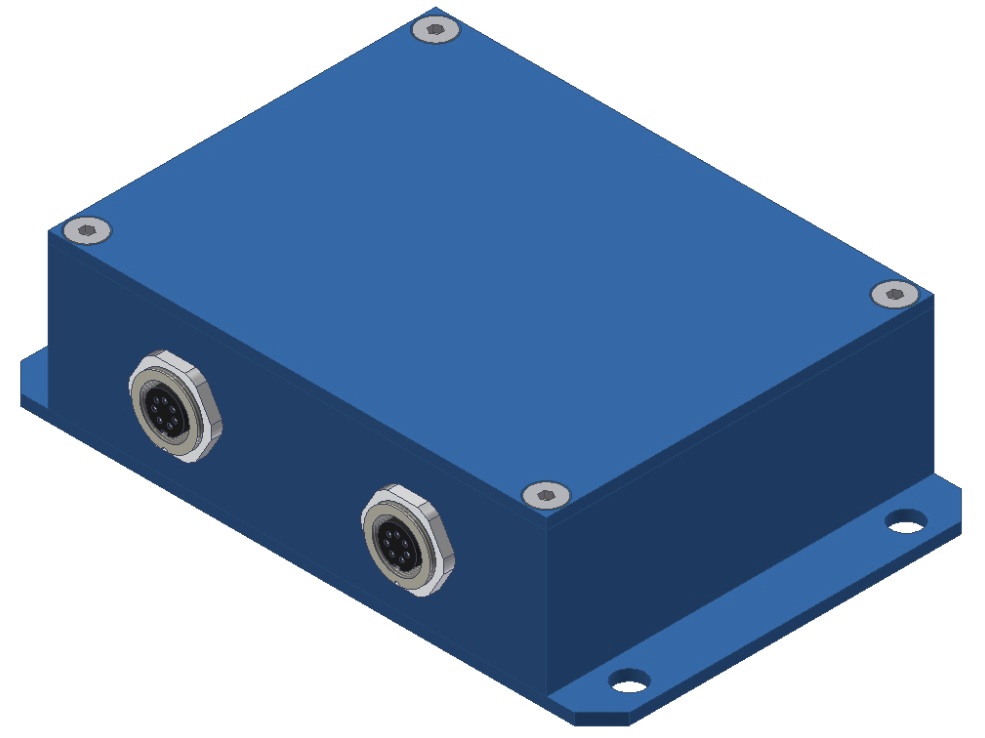

A-LAS 시리즈 전자 제어 유닛은 레이저 아날로그 라이트 배리어(A-LAS 센서) 또는 광섬유 센서와 함께 사용되는 컨트롤 모듈입니다. 센서에서 발생하는 신호를 안정적으로 처리하고, 아날로그 출력으로 변환하여 외부 장치(PLC, 제어 시스템 등)에 전달하는 역할을 합니다.
주요 사양
- 전원 전압 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <200mA
- 최대 스위칭 전류 100mA, 단락 보호
- 최소 검출 물체 사용되는 A-LAS 센서의 개구 크기에 따라 다름
(-FIO 타입의 경우 사용된 광화이버 단면적에 따라 다름) - 분해능 센서 종류에 따라 상이
- 디지털 입력 센서 종류에 따라 상이
- 디지털 출력 센서 종류에 따라 상이
- 아날로그 출력 센서 종류에 따라 상이
- 아날로그 신호 대역폭 센서 종류에 따라 상이
- 인터페이스 A-LAS-CON1 (-4/20), A-LAS-CON1-FIO (-4/20),
SI-CON4, SI-CON8, SI-CON8-FIO 지원
RS232 인터페이스 기본 제공
USB 및 Ethernet 어댑터 사용 가능 - 스위칭 주파수 센서 종류에 따라 상이
- 감도 설정 센서 종류에 따라 상이
- 임계값 보정 센서 종류에 따라 상이
- 전류 입력 제어 센서 종류에 따라 상이
- Teach 버튼 센서 종류에 따라 상이
- LED 표시 센서 종류에 따라 상이
- 가변저항(Potentiometer) 센서 종류에 따라 상이
- 하우징 크기 센서 종류에 따라 상이
- 하우징 재질 알루미늄, 블루 아노다이징 처리
(-FIO 타입 광화이버 커넥터부 : 알루미늄, 블랙 아노다이징 처리) - 커넥터 센서 종류에 따라 상이
- 연결 케이블 센서 종류에 따라 상이
- 동작 온도 범위 센서 종류에 따라 상이
- 보관 온도 범위 센서 종류에 따라 상이
- 보호 등급 A-LAS-CON1 (-4/20), A-LAS-CON1-FIO (-4/20) : IP54
SI-CON4, SI-CON8, SI-CON8-FIO,
SI-CON11-..., AGL3, AGL4, AGL4-...-HS, AGL-DIF : IP64 - EMC 규격 DIN EN 60947-5-2
