개요

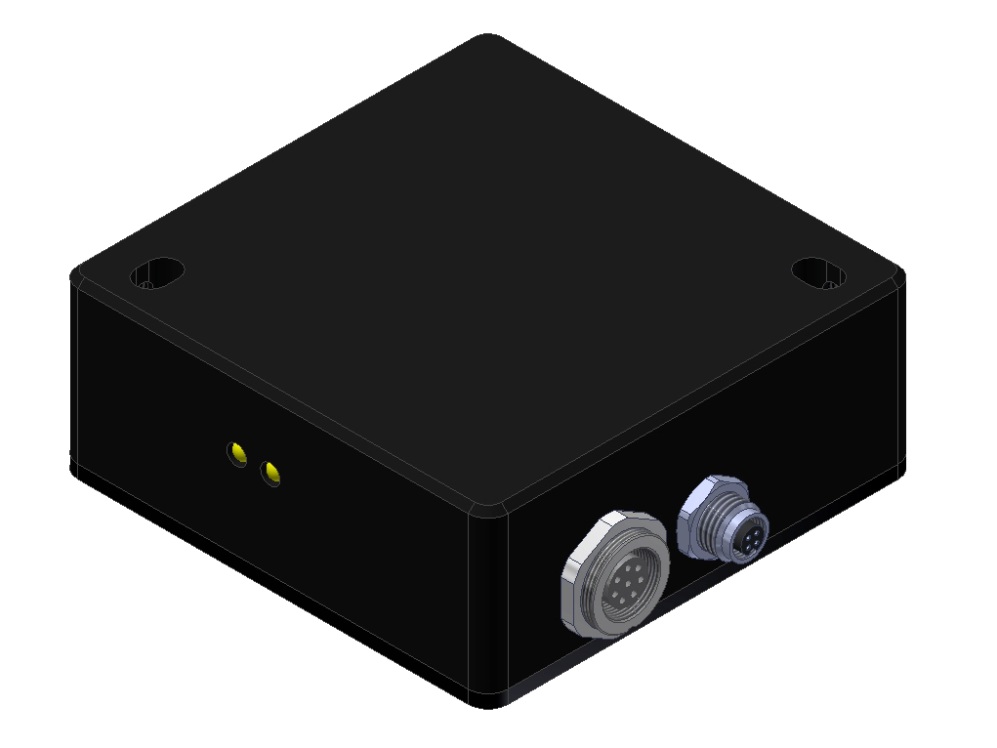

SPECTRO-1-CONLAS는 A-LAS-N 레이저 라이트 배리어와 연결해 사용하는 단일 채널 평가 유닛입니다.
센서에서 들어오는 신호를 처리하고, 아날로그 및 디지털 출력으로 변환하여 외부 제어 시스템(PLC, PC 등)에 전달하는 역할을 합니다.
주요 사양
- 형태 직사각형 하우징 분리형 레이저 광전센서 (Split Laser Light Barrier)
다양한 원형 및 사각 개구부 선택 가능 - 광원 반도체 레이저(Solid-state Laser), 670nm
최대 출력 0.39mW, DC 동작
Laser Class 1 (DIN EN 60825-1) - 개구부 크기 다양한 원형 및 사각 개구부 선택 가능
- 측정 범위 최대 6.5mm
(사용 개구부에 따라 상이) - 동작 범위 최대 10m
(사용 개구부 및 케이블 길이에 따라 상이) - 최소 검출 물체 개구부 크기의 약 0.8%
- 반복 정밀도 일반적으로 개구부 크기의 약 0.8%
임계값 보정 사용 시 약 0.1% - 임계값 보정 소프트웨어 제어형 전자 제어 유닛을 통해 활성화 가능
(SPECTRO-1-CONLAS, SPECTRO-2-CONLAS) - 광학 필터 적색 필터 RG630 및 간섭 필터
- 전원 공급 송신부 : +5VDC
수신부 : +5VDC - 주변광 허용치 최대 5,000Lux 주변광 환경에서 사용 가능
아날로그 출력(0~+10V)에 일반적으로 300mV 이하 영향 - 아날로그 출력 0~+10V 또는 4~20mA
(SPECTRO-1-CONLAS, SPECTRO-2-CONLAS 연결 시) - 아날로그 신호 대역폭 100kHz (-3dB)
- 감도 설정 (스위칭 임계값) 소프트웨어 제어형 전자 제어 유닛을 통해 설정 가능
(SPECTRO-1-CONLAS, SPECTRO-2-CONLAS) - 게인 조정 (아날로그 신호) 소프트웨어 제어형 전자 제어 유닛을 통해 설정 가능
(SPECTRO-1-CONLAS, SPECTRO-2-CONLAS) - 소비 전류 송신부 : 일반 50mA
수신부 : 일반 20mA - 하우징 크기 송신부 및 수신부 각각 약 68 × 12 × 17mm (L×W×H)
- 하우징 재질 알루미늄
블루 아노다이징 처리 - 커넥터 Binder 712 원형 7핀 커넥터
- 연결 케이블 최대 5m
- 동작 온도 범위 0℃ ~ +50℃
- 보관 온도 범위 -20℃ ~ +85℃
- 보호 등급 IP67
- EMC 규격 DIN EN 60947-5-2
- 인증 CE
