개요

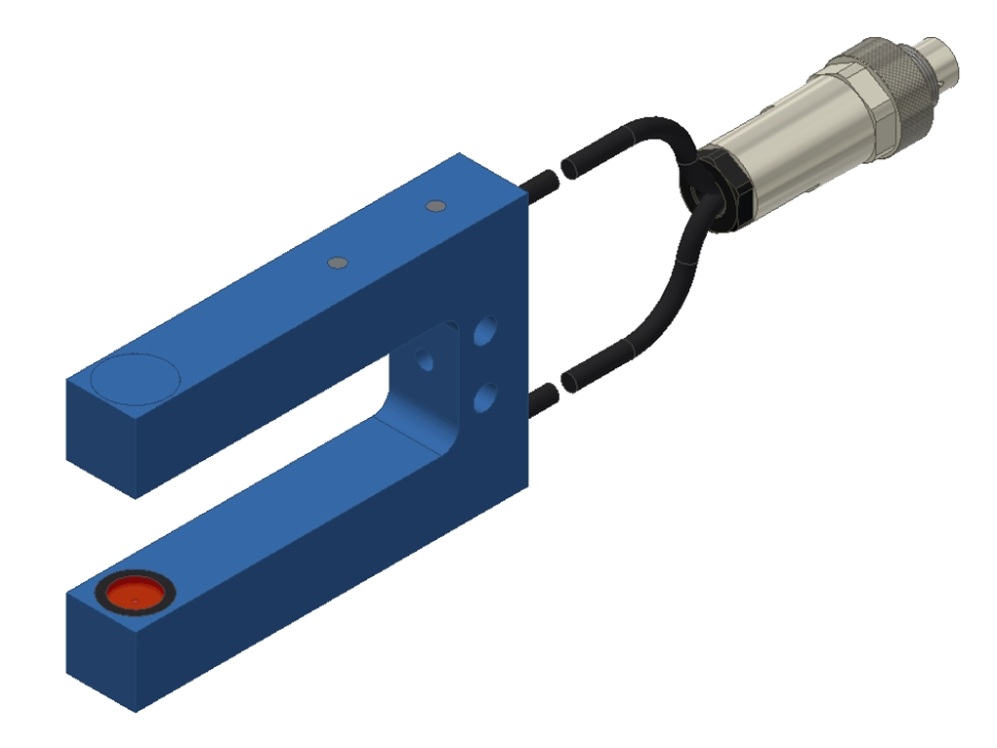

A-LAS-N 시리즈는 레이저 기반 아날로그 라이트 배리어(frontend) 센서로, 단독으로 동작하기보다는 SPECTRO-1-CONLAS 또는 SPECTRO-1-CONLAS V2.0 제어 유닛과 함께 사용되도록 설계된 구성 요소입니다. 이 시리즈는 레이저를 광원으로 활용하여 투명체·박막·필름·플라스틱과 같은 소재의 투과도·밀도·재질 특성을 아날로그 신호로 변환해 전달합니다.
주요 사양
- 광원 반도체 레이저(Solid-state Laser), 670nm, 출력 <0.39mW,
DC 동작, Laser Class 1 (DIN EN 60825-1:2015-07 / IEC 60825-1:2014) - 개구부 크기 센서 모델에 따라 상이
- 측정 범위 센서 모델에 따라 상이
- 최소 검출 물체 센서 모델에 따라 상이
- 반복 정밀도 센서 모델에 따라 상이
- 임계값 보정 소프트웨어 제어형 전자 제어 유닛을 통해 활성화 가능
(SPECTRO1-CONLAS, SPECTRO-2-CONLAS) - 광학 필터 센서 모델에 따라 상이
- 전원 공급 송신부 : +5VDC
수신부 : +5VDC - 주변광 허용치 최대 5,000Lux 주변광 환경에서 수광부 기준
아날로그 출력(0~+10V)에 일반적으로 300mV 이하 영향
(개구부 크기에 따라 상이) - 아날로그 출력 0~+10V 또는 4~20mA
(SPECTRO1-CONLAS, SPECTRO-2-CONLAS 연결 시) - 아날로그 신호 대역폭 100kHz (-3dB)
- 제어 입력 (I-CONTROL) 0V ~ +5V
전압 증가에 따라 레이저 출력 선형 감소
0V : 최대 출력
5V : 레이저 OFF - 감도 설정 (스위칭 임계값) 소프트웨어 제어형 전자 제어 유닛을 통해 설정 가능
(SPECTRO1-CONLAS, SPECTRO-2-CONLAS) - 게인 조정 (아날로그 신호) 소프트웨어 제어형 전자 제어 유닛을 통해 설정 가능
(SPECTRO1-CONLAS, SPECTRO-2-CONLAS) - 소비 전류 송신부 : 일반 50mA 이하
수신부 : 일반 20mA 이하 - 하우징 크기 센서 모델에 따라 상이
- 하우징 재질 센서 모델에 따라 상이
블랙 또는 블루 아노다이징 처리 - 커넥터 센서 모델에 따라 상이
- 연결 케이블 센서 모델에 따라 상이
- 동작 온도 범위 0℃ ~ +50℃
- 보관 온도 범위 -20℃ ~ +85℃
- 보호 등급 센서 모델에 따라 상이
IP67 또는 IP54 - EMC 규격 DIN EN 60947-5-2
