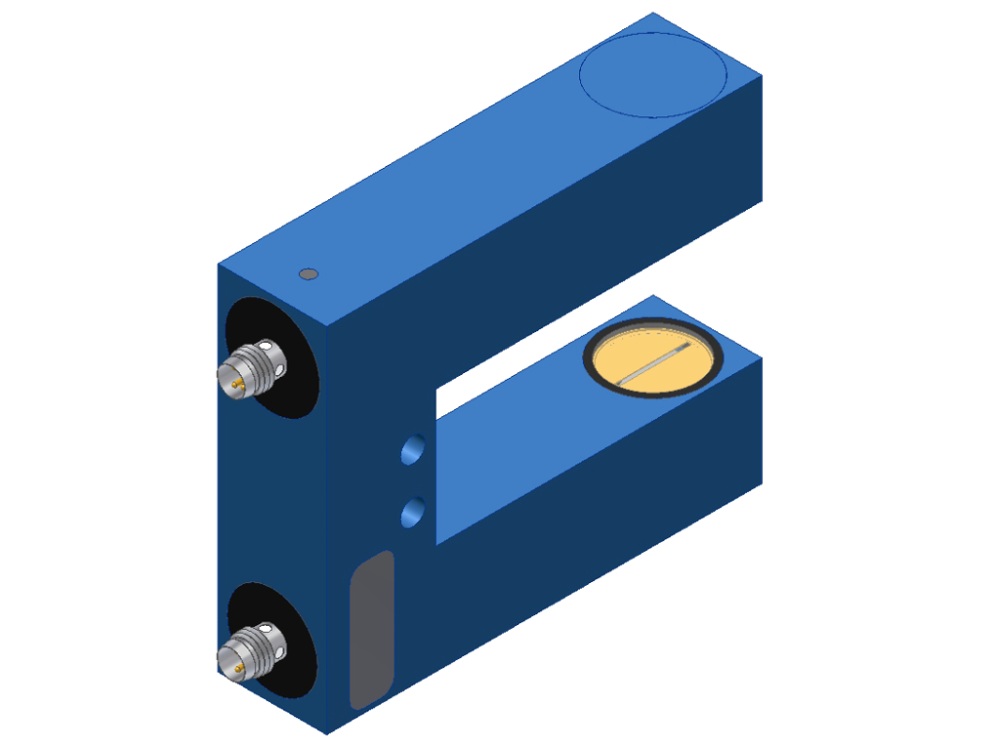

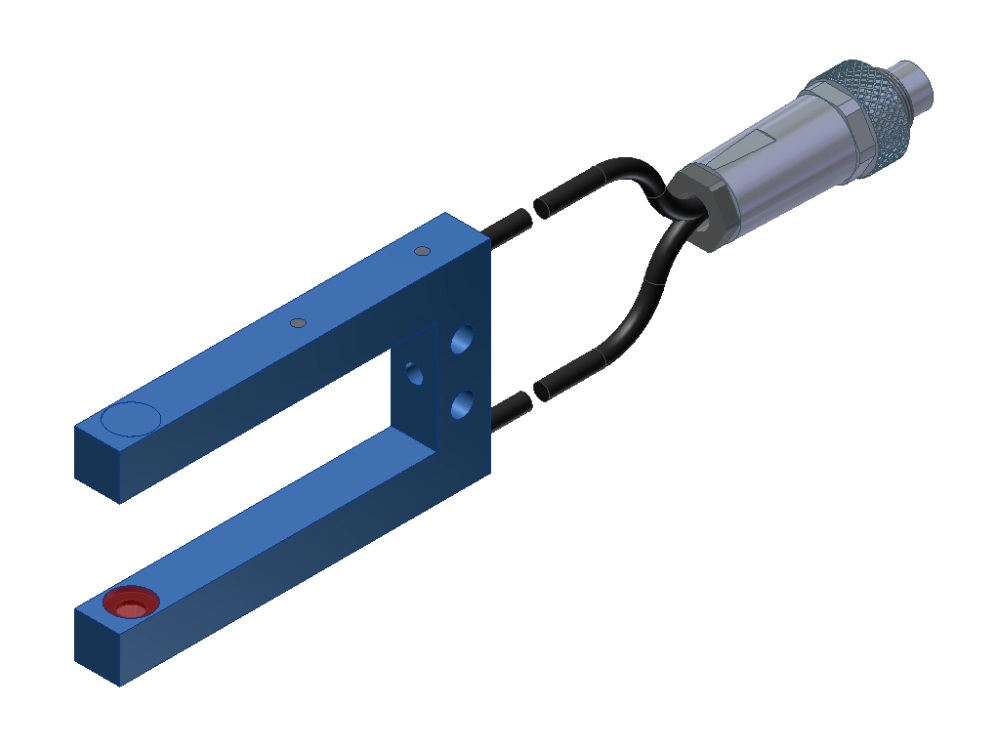

A-LAS-F08는 아날로그 레이저 라이트 배리어 센서로, 송신기와 수신기가 포크(fork) 구조로 마주보며 레이저 빔을 형성합니다. 물체가 이 빔을 차단하거나 통과할 때 발생하는 신호를 연속적인 아날로그 값(0…+10 V)으로 출력하여 단순 ON/OFF 검출을 넘어 두께, 위치, 투명도, 크기를 정밀하게 측정할 수 있습니다
기술자료 다운로드| 형식 | A-LAS-F08 | 형태 | 포크형 레이저 광전센서 (Fork Light Barrier), 하우징 두께 8mm |
|---|---|---|---|
| 광원 | 670nm 반도체 레이저 (Laser Class 1) | 개구부 크기 | 원형 및 사각 개구부 선택 가능 |
| 측정 범위 | 최대 3mm (개구부 크기에 따라 상이) | 동작 범위 | 포크 폭(Fork Width)과 동일 |
| 최소 검출 물체 | 개구부 크기의 약 1% | 반복 정밀도 | 개구부 크기의 약 1% (임계값 보정 사용 시 약 0.1%) |
| 임계값 보정 | 소프트웨어 제어 방식 (A-LAS-CON1, SI-CON8, SI-CON34 등) | 광학 필터 | 적색 필터 RG630 및 간섭필터 |
| 전원 공급 | 송신부 +5VDC / 수신부 +5VDC | 주변광 허용치 | 최대 5,000Lux (수광부 기준) |
| 아날로그 출력 | 0 ~ +10V | 아날로그 대역폭 | 100kHz (-3dB) |
| 제어 입력 (I-CONTROL) | 0~5V (0V: 최대 출력, 5V: 레이저 OFF) | 감도 설정 | 소프트웨어 또는 포텐셔미터 조정 |
| 게인 조정 | 소프트웨어 또는 포텐셔미터 조정 | 소비 전류 | 송신부 약 50mA, 수신부 약 20mA |
| 사용 온도 | 0°C ~ +50°C | 보관 온도 | -20°C ~ +85°C |
| 커넥터 | 송신부 M8 3핀 / 수신부 M8 4핀 | 하우징 재질 | 블루 아노다이징 처리 알루미늄 |
| 보호 등급 | IP67 | EMC 규격 | DIN EN 60947-5-2 |
