우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

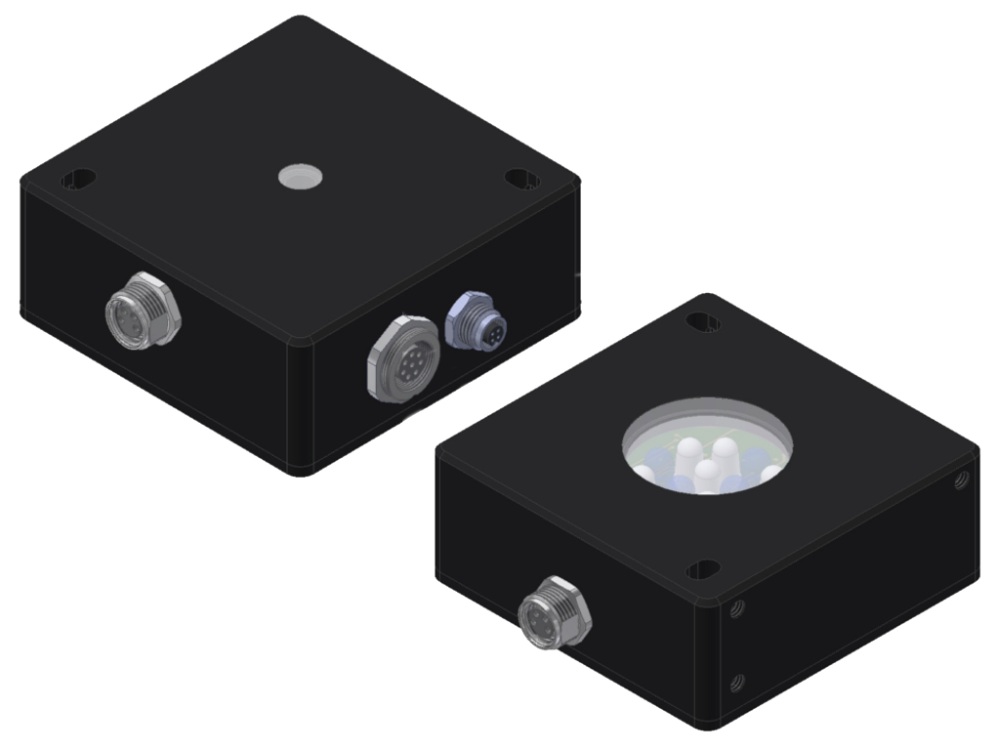

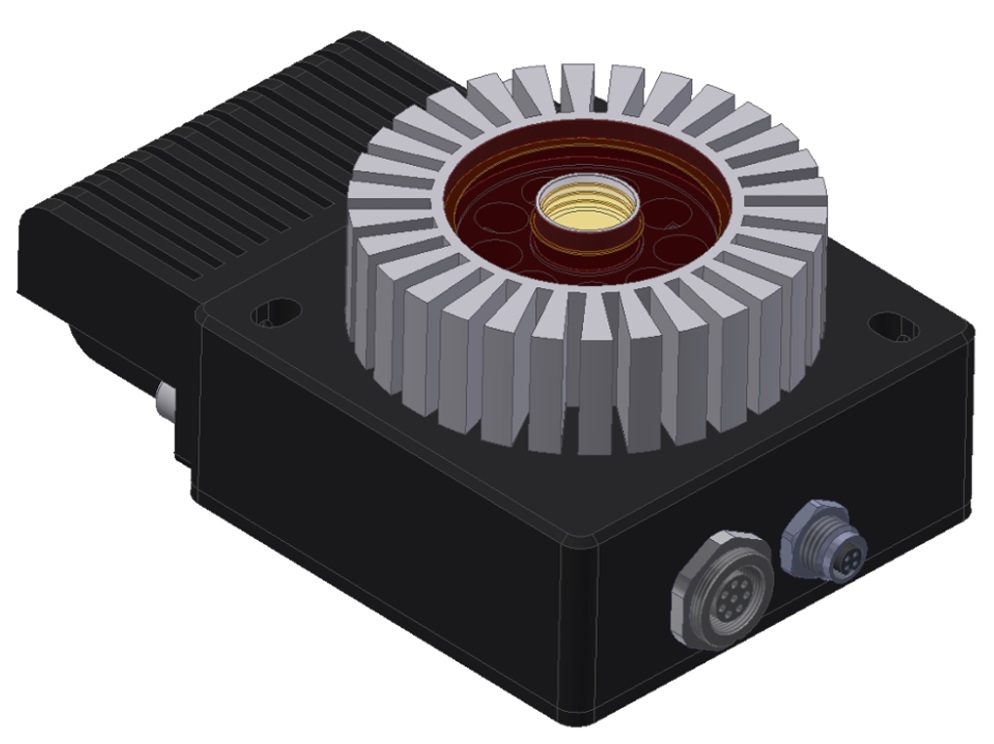

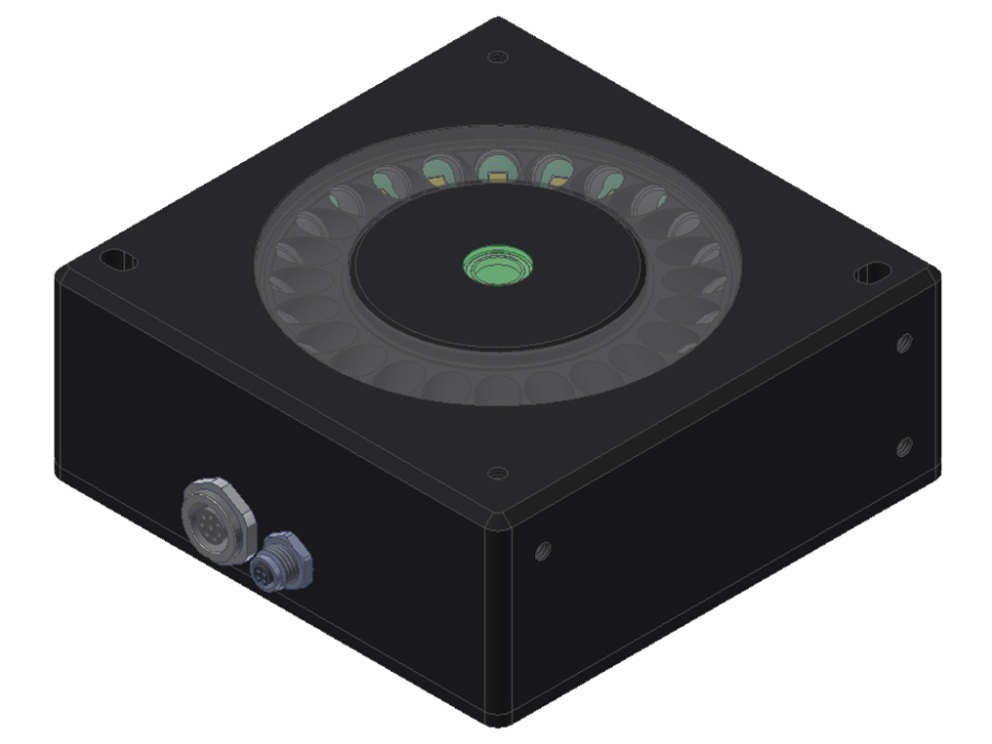

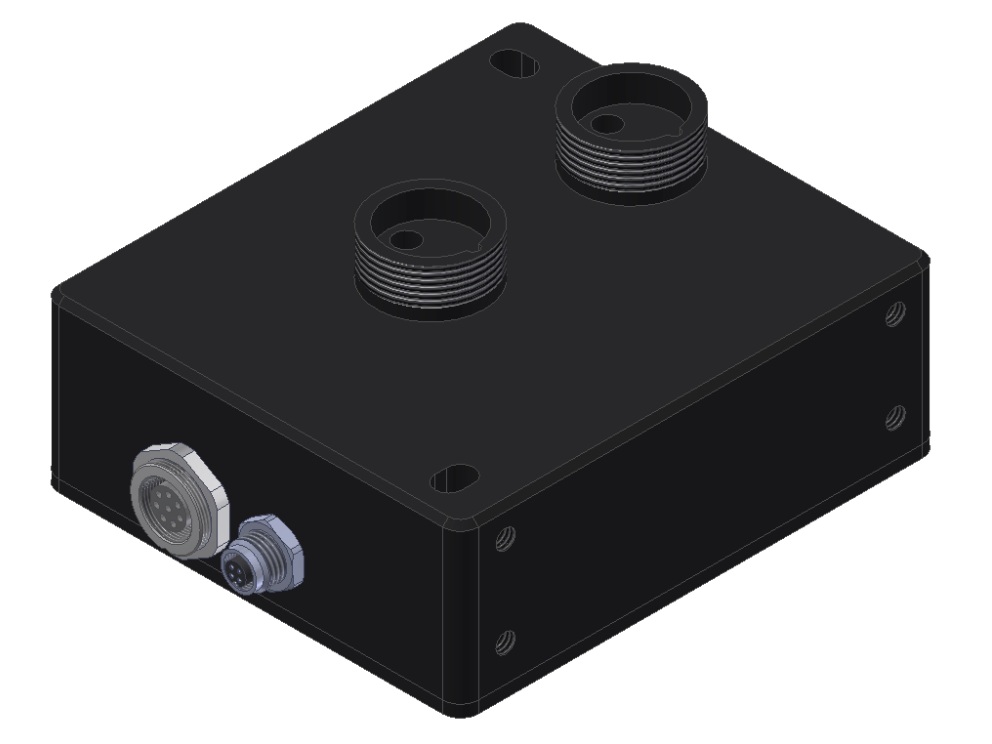

SPECTRO-3-MSM-ANA 시리즈는 Sensor Instruments의 True Color 기반 색차계(Colorimeter) 라인업으로, 색을 단순히 구분하는 센서가 아니라 정밀한 색좌표를 측정하고 아날로그 값으로 출력할 수 있는 산업용 색차계입니다.
주요 사양
- 전원 공급 +24VDC (±10%), 역극성 보호, 과부하 보호
- 최대 스위칭 전류 100mA, 단락 보호
- 디지털 입력 (1개) IN0 (0V/+24V)
- 디지털 출력 (2개) OUT0, OUT1 (0V/+24V)
- 아날로그 출력 (3개) OUT2, OUT3, OUT4: 0...+10V 또는 4...20mA (XYZ, xyY, abL, uvL, u’v’L, ChL)
- 인터페이스 RS232 (USB 및 Ethernet 어댑터 사용 가능)
- 스캔 주파수 최대 90kHz
- 스위칭 주파수 일반적으로 60kHz
- 송신기(광원) 센서 유형에 따라 다름
- 측정 범위 센서 유형에 따라 다름
- 수신기 3색 필터 검출기 (TRUE COLOR), CIE 1931에 따른 색 필터 곡선
- 검출 범위 센서 유형에 따라 다름
- 재현성 x, y 색상 범위에서 각각 12비트 A/D 변환 시 1디지트
- 측정 정확도 일반적으로 ΔE = 0.3
- 해상도 ΔE = 0.01 (Luv*: ΔE = 0.001)
- 색상 공간 Lab, LCh, Luv, Lu’v’, xyY (CIE)
- 색상 메모리 비휘발성 EEPROM, 최대 3색의 파라미터 세트 저장 가능
- 작동 온도 범위 -20°C ... +55°C
- 보관 온도 범위 -20°C ... +85°C
- 보호 등급 IP64
