개요

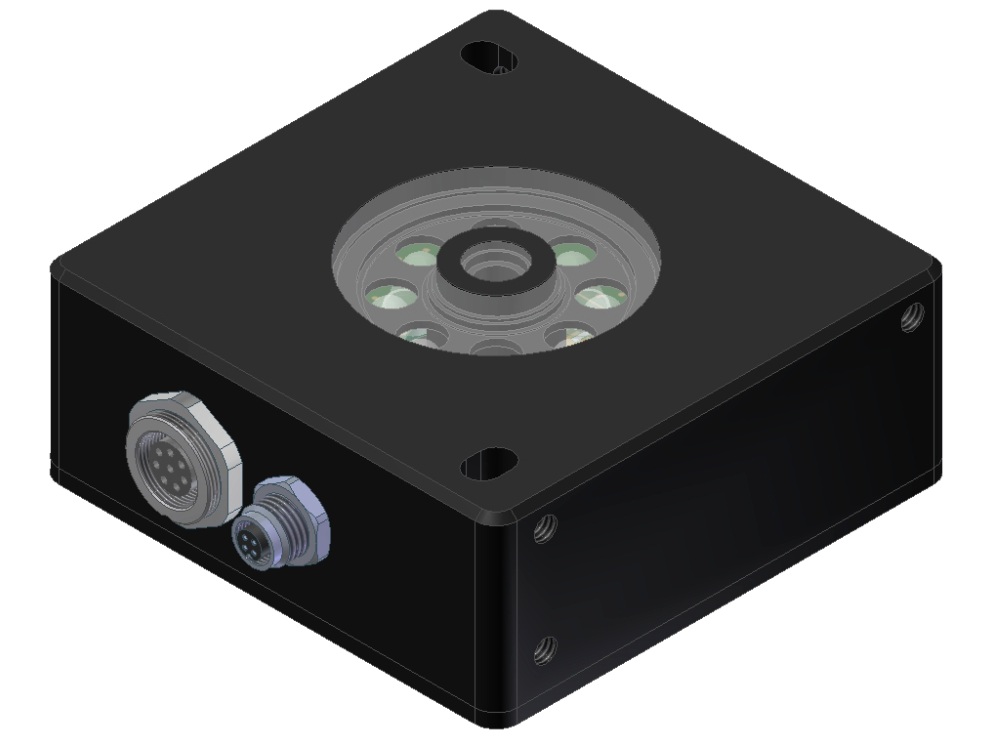

SPECTRO-3-ANA 시리즈는 SPECTRO-3 패밀리 중에서도 아날로그 출력 기능을 갖춘 고속 True Color 센서 라인업입니다. 이 센서는 단순히 색을 구분하는 수준을 넘어, 사람의 눈처럼 색을 인식하는 True Color 감지를 기반으로 하여 정밀한 색상 평가와 품질 관리에 최적화되어 있습니다.
주요 사양
- 전원 공급 +24VDC (±10%), 역극성 보호, 과부하 보호
- 최대 스위칭 전류 100mA, 단락 보호
- 디지털 입력 (1개) IN0 (0V/+24V)
- 디지털 출력 (2개) OUT0, OUT1 (0V/+24V)
- 아날로그 출력 (3개) OUT2, OUT3, OUT4: 0…+10V 또는 4…20mA (R,G,B 또는 X,Y,INT 또는 s,i,M)
- 인터페이스 RS232 (USB 및 Ethernet 어댑터 지원)
- 스캔 주파수 DC 및 OFF 모드: 최대 90kHz
- 스위칭 주파수 일반적으로 60kHz
- 송신기 (광원) 센서 종류에 따라 다름
- 측정 범위 센서 종류에 따라 다름
- 수신기 3색 필터 검출기 (TRUE COLOR), CIE 1931에 따른 색 필터 곡선
- 검출 범위 센서 종류에 따라 다름
- 재현성 x,y 색 영역에서 각각 12비트 A/D 변환 시 1 digit
- 색차 deltaE ≥ 0.5
- 색 공간 X Y INT siM (Lab)
- 색상 메모리 비휘발성 EEPROM, 최대 3색 파라미터 세트 저장 (그룹 모드에서는 최대 64색 관리 가능)
- 작동 온도 범위 -20°C ~ +55°C
- 보관 온도 범위 -20°C ~ +85°C
- 보호 등급 IP64
