SPECTRO-3-CL Series

SPECTRO-3-CL시리즈는 SPECTRO-3 패밀리 Compact Line 디자인이 책택되어진 컬러 센서 라인업입니다. 이 센서는 사람의 눈처럼 색을 인식하는 True Color 감지를 기반으로 하며, CL 라인이름처럼 콤팩트하게 설계되어진 제품입니다.

어플리케이션 노트

시리즈 개요 및 주요 사양

개요

SPECTRO-3-CL 시리즈는 Sensor Instruments의 True Color 센서 패밀리 중 하나로, 이름의 CL은 Compact Line을 의미합니다. 이 시리즈는 센서의 성능은 그대로 유지하면서도 소형화된 하우징과 통일된 외형을 제공하여 설치와 교체가 쉽고, 생산 라인에서 공간을 절약할 수 있도록 설계된 것이 특징입니다.

주요 사양

  • 전원 공급 +24VDC (±10%), 역극성 보호, 과부하 보호
  • 최대 스위칭 전류 100mA, 단락 보호
  • 디지털 입력 (1개) IN0 (0V/+24V) 또는 센서 하우징의 Teach 버튼
  • 디지털 출력 (5개) OUT0…OUT4 (0V/+24V)
  • 인터페이스 RS232 (USB 및 Ethernet 어댑터 지원)
  • 스캔 주파수 최대 35kHz
  • 스위칭 주파수 일반적으로 40kHz
  • 송신기 (광원) 센서 종류에 따라 다름
  • 측정 범위 센서 종류에 따라 다름
  • 수신기 3색 필터 검출기 (TRUE COLOR), CIE 1931에 따른 색 필터 곡선
  • 검출 범위 센서 종류에 따라 다름
  • 재현성 x,y 색 영역에서 각각 12비트 A/D 변환 시 1 digit
  • 색차 deltaE ≥ 0.5
  • 색 공간 X Y INT siM (Lab)
  • 색상 메모리 비휘발성 EEPROM, 최대 31색 파라미터 세트 저장
  • 작동 온도 범위 -20°C ~ +55°C
  • 보관 온도 범위 -20°C ~ +85°C
  • 보호 등급 IP64
SPECTRO-3-CL Series
SPECTRO-3-CL Series
SPECTRO-3-CL Series

제품목록

  • SPECTRO-3-30-FCL-CL

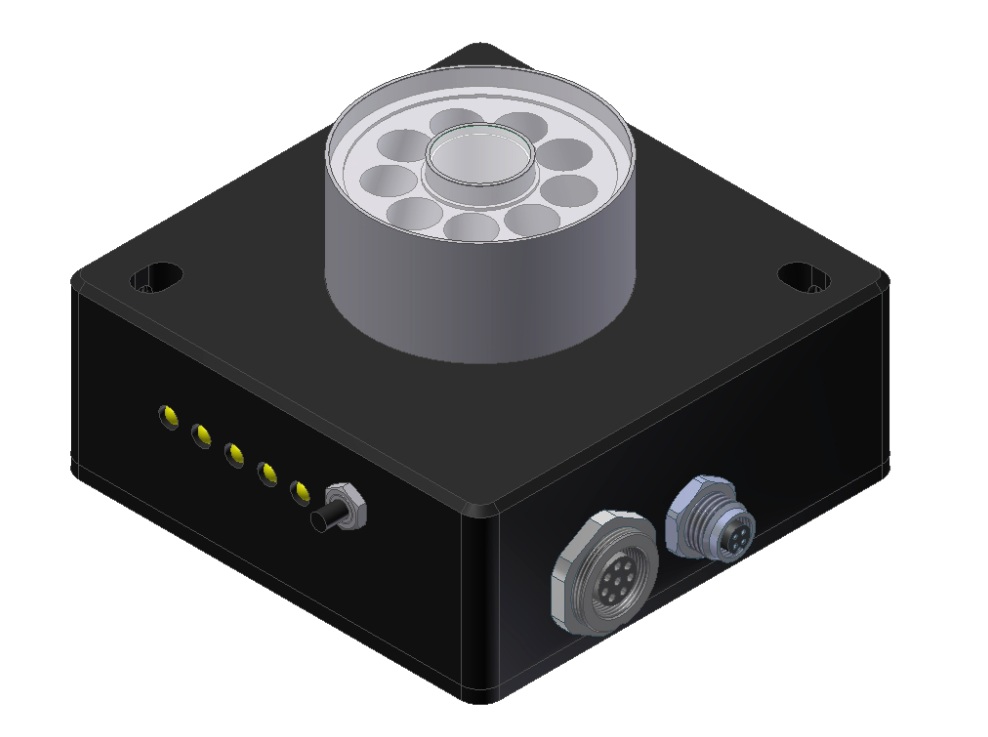

    SPECTRO-3-30-FCL-CL

    SPECTRO-3-30-FCL-CL은 SPECTRO-3 시리즈의 True Color 센서 중 하나로, Compact Line(CL) 하우징을 채택한 모델입니다. 이 센서는 지향성 광원(FCL: Focused Clear Light)을 사용하여 최대 100 mm까지 안정적인 색상 감지를 수행하며, 사람의 눈처럼 색을 인식하는 True Color 감지를 기반으로 합니다.
