우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

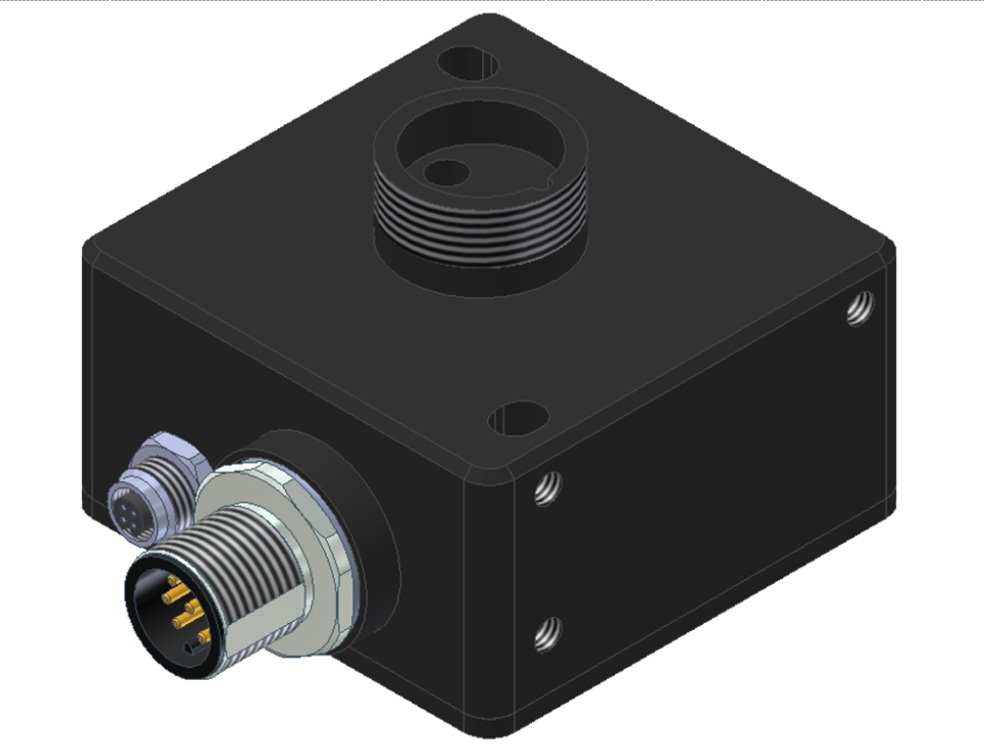

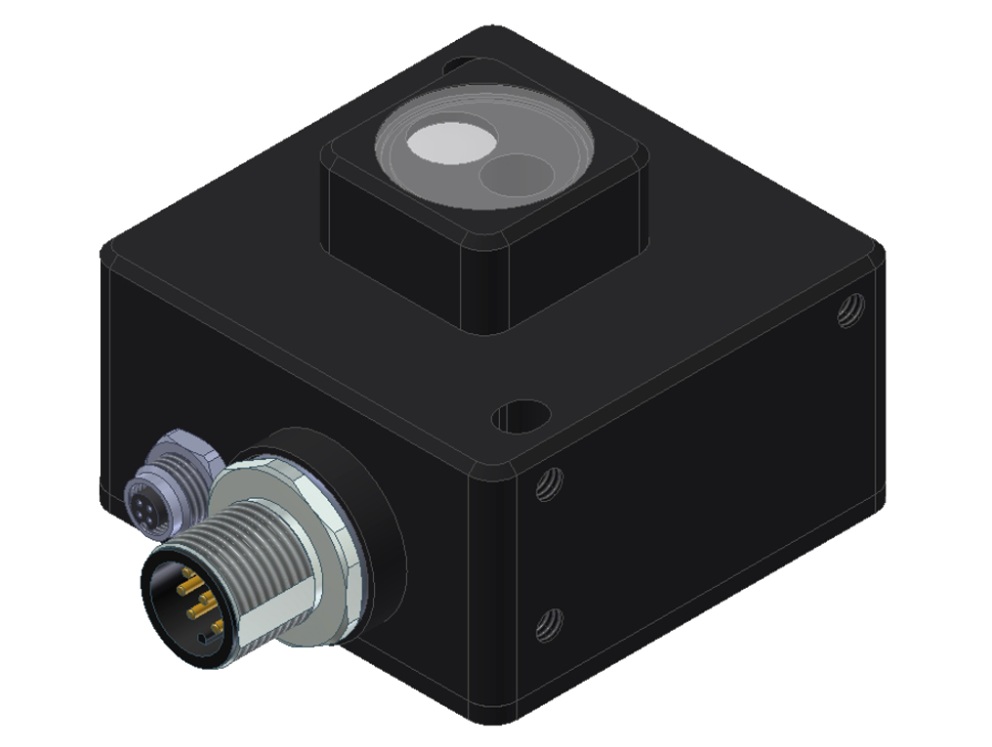

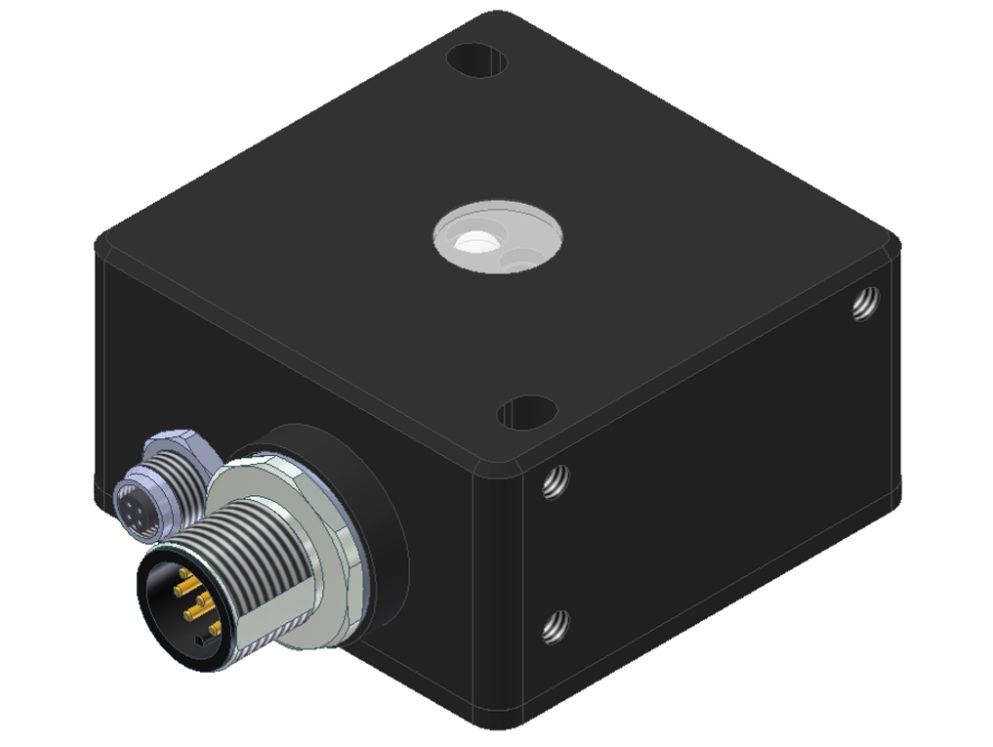

개요: SPECTRO-3-MSM-SLE 시리즈는 슬림 라인 확장형(True Color Sensor)로, 기존 MSM 시리즈의 정밀한 색상 판별 기능을 유지하면서도 좁은 설치 공간이나 라인 내부 협소 구간에서도 쉽게 적용할 수 있도록 설계된 모델군입니다.
주요 사양
- 전원 공급 +24VDC (±10%), 역극성 보호, 과부하 보호
- 소비 전류 <160mA
- 최대 스위칭 전류 100mA, 단락 보호
- 디지털 입력 (1개) IN0 (0V/+24V)
- 디지털 출력 (5개) OUT0... OUT4 (0V/+24V)
- 인터페이스 RS232 (USB 및 Ethernet 변환기 사용 가능)
- 스캔 주파수 최대 35kHz
- 스위칭 주파수 일반적으로 60kHz
- 송신기(광원) 센서 타입에 따라 다름
- 측정 범위 센서 타입에 따라 다름
- 수신기 3색 필터 검출기 (TRUE COLOR), CIE 1931에 따른 색 필터 곡선
- 검출 범위 센서 타입에 따라 다름
- 재현성 x, y 색 영역에서 12비트 A/D 변환 시 각 1 digit
- 측정 정확도 deltaE ≥ 0.3
- 해상도 deltaE = 0.01 (Luv*: delta u'v' = 0.001)
- 지원 색 공간 Lab, LCh, Luv, Lu'v', xYy
- 색상 메모리 비휘발성 EEPROM, 최대 31개 색상 파라미터 세트 저장 (그룹 모드에서는 최대 48개 색상)
- 작동 온도 범위 -20°C ... +55°C
- 보관 온도 범위 -20°C ... +85°C
- 보호 등급 IP64
