우성일렉트레이드(주)시리즈 개요 및 주요 사양
개요

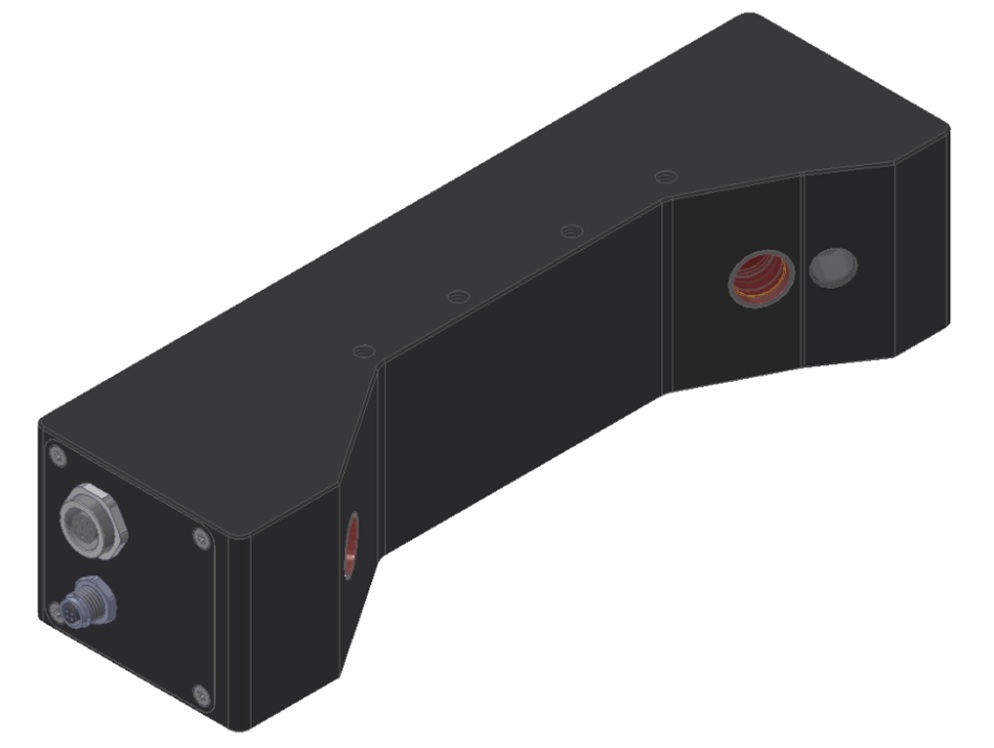

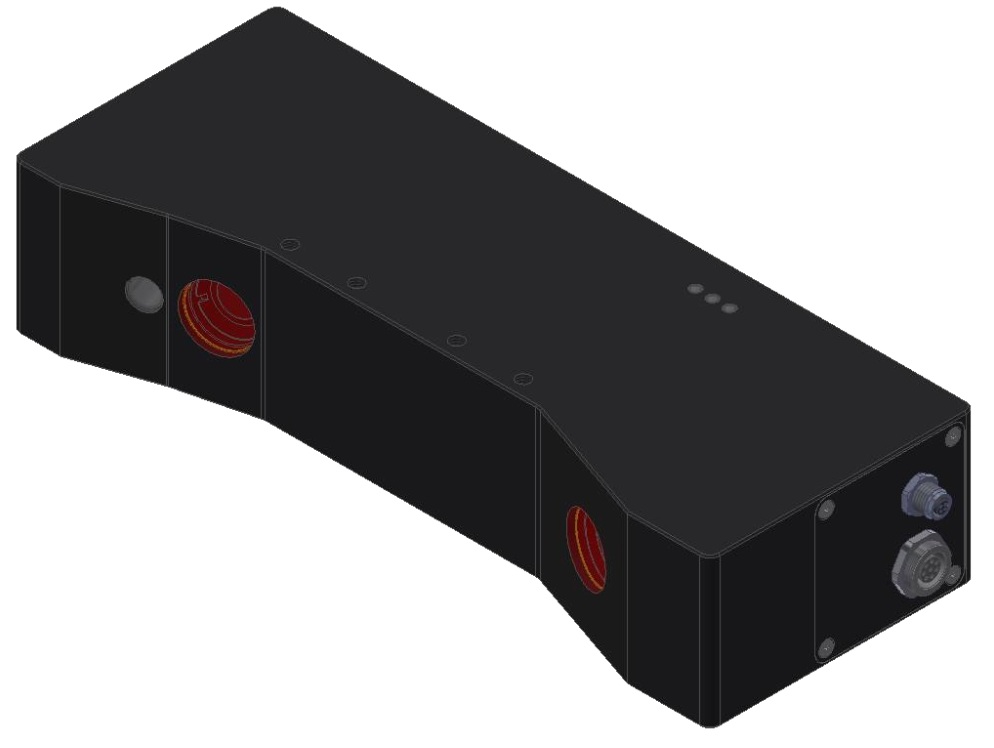

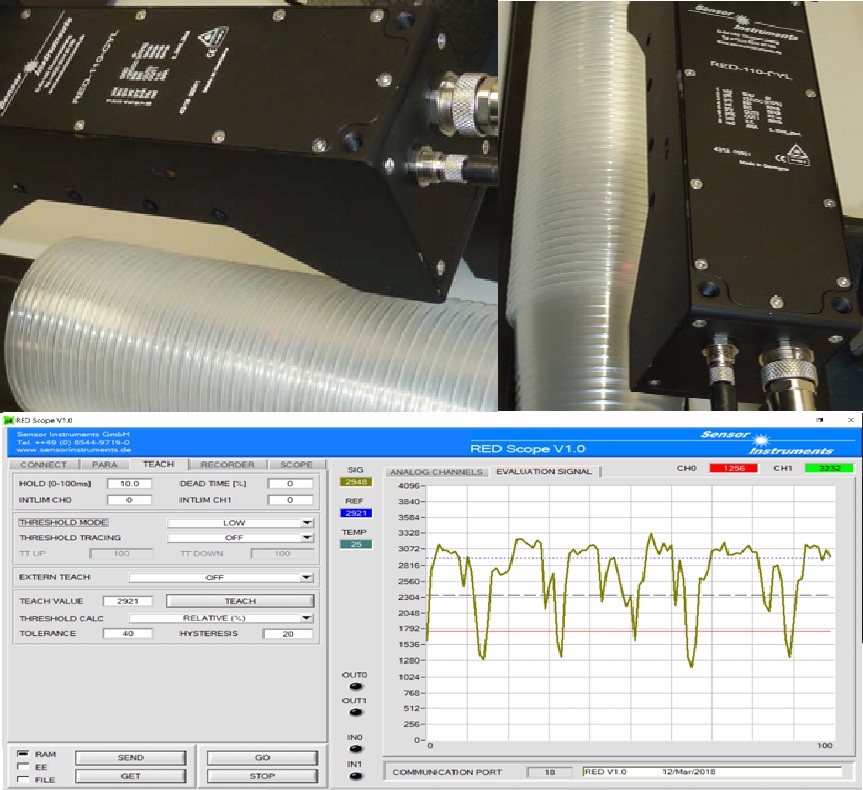

RED 시리즈는 레이저 반사광 방식으로 소재의 가장자리(Edge)를 정밀하게 검출하는 센서군입니다. 일반적인 광센서보다 훨씬 작은 레이저 빔 스폿을 사용하기 때문에, 투명체·박막·필름·종이와 같이 경계 구분이 까다로운 소재에서도 안정적으로 가장자리를 감지할 수 있습니다. 이 센서는 생산 라인에서 빠르게 이동하는 소재의 위치를 실시간으로 추적하며, 공정 제어와 품질 관리에 중요한 역할을 합니다.
주요 사양
| 전원 공급 | +24VDC (±10%), 역극성 보호, 과부하 보호 |
| 최대 스위칭 전류 | 100mA, 단락 보호 |
| 디지털 입력 (1개) | IN0 (0V/+24V) |
| 디지털 출력 (2개) | OUT0, OUT1 (0V/+24V) |
| 아날로그 출력 (3개) |
OUT2, OUT3, OUT4: 0...+10V 또는 4...20mA (XYZ, xyY, abL, uvL, u’v’L, ChL) |
| 인터페이스 | RS232 (USB 및 Ethernet 어댑터 사용 가능) |
| 스캔 주파수 | 최대 90kHz |
| 스위칭 주파수 | 일반적으로 60kHz |
| 송신기(광원) | 센서 유형에 따라 다름 |
| 측정 범위 | 센서 유형에 따라 다름 |
| 수신기 | 3색 필터 검출기 (TRUE COLOR), CIE 1931에 따른 색 필터 곡선 |
| 검출 범위 | 센서 유형에 따라 다름 |
| 재현성 | x, y 색상 범위에서 각각 12비트 A/D 변환 시 1디지트 |
| 측정 정확도 | 일반적으로 ΔE = 0.3 |
| 해상도 | ΔE = 0.01 (Luv*: ΔE = 0.001) |
| 색상 공간 | Lab, LCh, Luv, Lu’v’, xyY (CIE) |
| 색상 메모리 | 비휘발성 EEPROM, 최대 3색의 파라미터 세트 저장 가능 |
| 작동 온도 범위 | -20°C ... +55°C |
| 보관 온도 범위 | -20°C ... +85°C |
| 보호 등급 | IP64 |
