제품 상세 정보

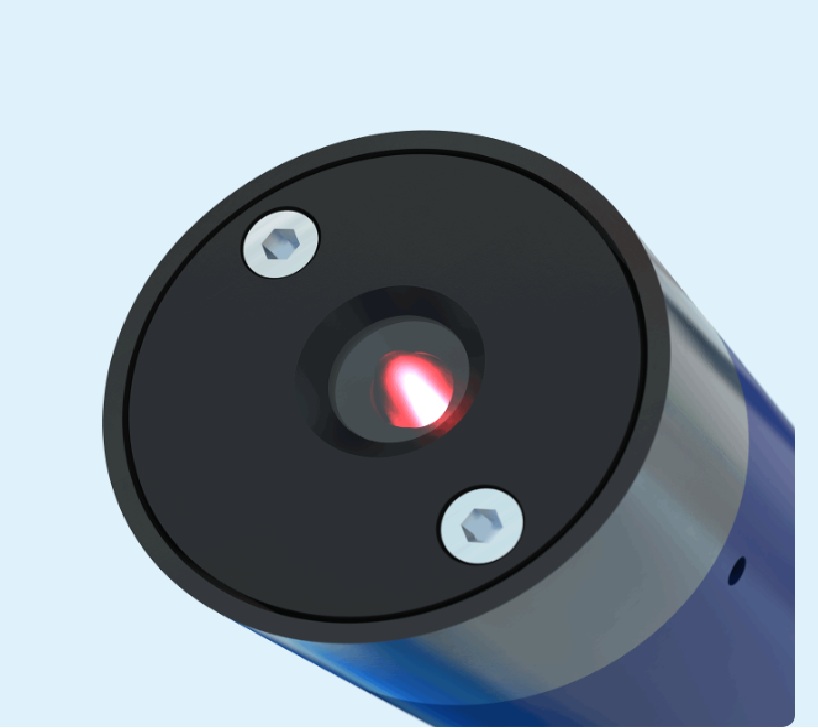

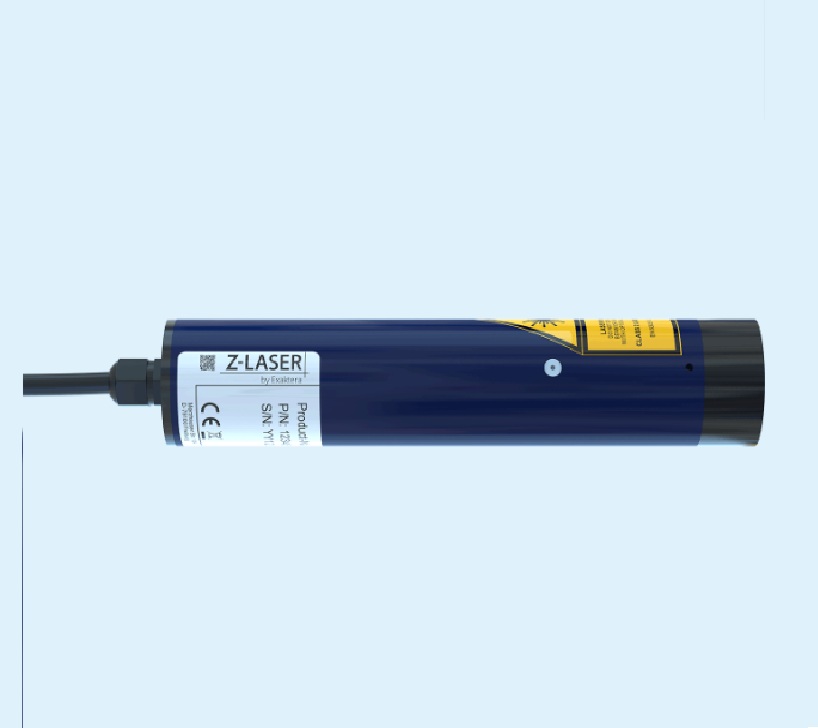

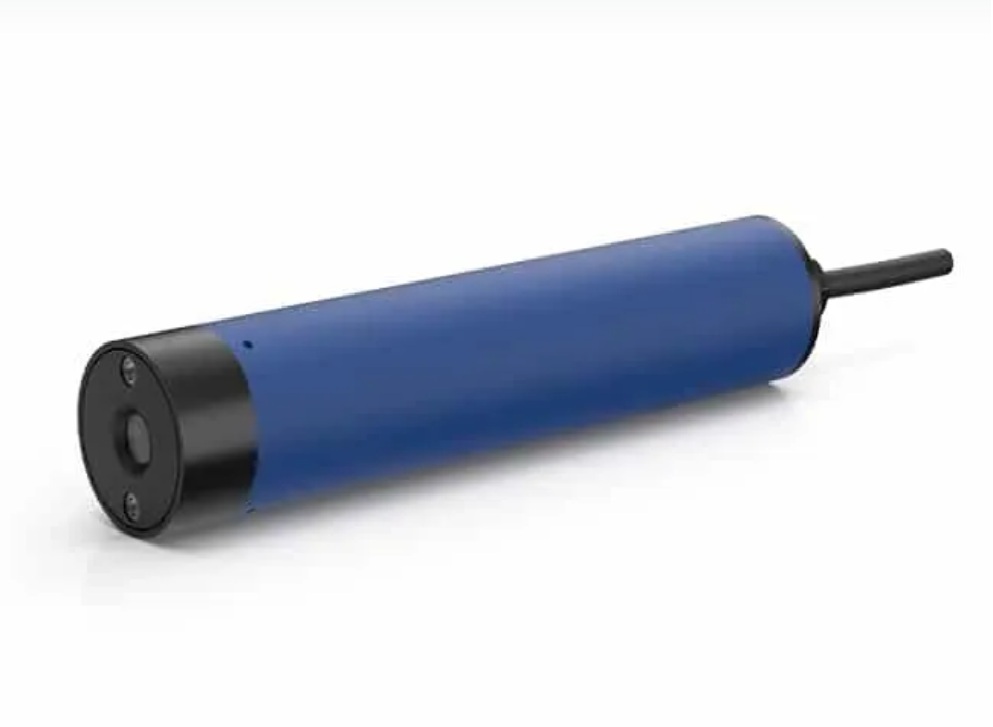

Z-LASER의 Z10R-635-lg90은 산업용 위치 결정(Positioning) 및 정렬(Alignment) 작업을 위해 설계된 고성능 레드 라인 레이저 모듈입니다. 635nm 파장의 적색 레이저와 비대칭 광학계를 적용하여 길고 균일한 레이저 라인을 투사할 수 있어 넓은 작업 영역에서도 우수한 가시성을 제공합니다. 최대 40mW의 출력으로 정밀한 위치 표시가 가능하며, 견고한 전원 설계를 통해 산업 환경에서도 안정적인 운전 성능을 유지합니다. 또한 IP65 보호등급과 내충격 설계를 적용하여 분진 및 외부 환경에 강하며, 섬유 가공 설비, 원형 톱, 절단 장비 및 각종 자동화 설비의 위치 기준선 표시용으로 적합합니다.
- 활용분야
- 섬유 산업 : 재단 테이블 및 원단 정렬 작업
- 절단 설비 : 원형 톱 및 절단 장비의 기준선 표시
- 자동화 생산라인 : 제품 위치 확인 및 정렬 가이드
- 가공 설비 : 절단, 천공, 마킹 위치 표시
- 포장 설비 : 포장 및 라벨 부착 기준선 제공
- 검사 장비 : 제품 검사 위치 결정 및 정렬 보조
- OEM 장비 : 산업용 기계 내장형 위치 표시 레이저
- 물류 시스템 : 컨베이어 및 이송 장비 정렬 가이드
| 제품명 | Z10R-635-lg90 |
|---|---|
| 제품군 | ZR Series Positioning Laser |
| 주요 용도 | 산업용 위치 결정(Positioning), 정렬(Alignment), 기준선 표시(Line Projection) |
| 레이저 파장 | 635nm (Red) |
| 레이저 형태 | 라인(Line Laser) |
| 출력 | 최대 40mW |
| 광학 특성 | 90° Fan Angle (lg90) |
| 초점 방식 | 고정 초점(Fixed Focus) |
| 입력 전압 | 90 ~ 265 VAC |
| 보호 등급 | IP65 |
| 외형 크기 | Ø40 × 200mm |
| 내환경 성능 | 산업용 내충격 설계, 분진 및 일반 산업환경 대응 |
| 특징 | 우수한 가시성의 635nm 적색 레이저, 균일한 라인 투사, 장거리 위치 기준선 생성, 산업설비 적용 최적화 |
| 적용 분야 | 절단 설비, 원형 톱 가이드, 섬유 재단기, 자동화 생산라인, 포장 설비, 검사 장비, 물류 시스템, OEM 설비 |
